TEM電子顕微鏡用グリッドメッシュ


 トップページへ戻る

●国産メッシュ ●VECO社 ●Gilder社

『新発売』 STEMミクロングリッド ※インチ単位からミリ単位へ。 従来メッシュ(EM用グリッド)は、インチ基準で作製されています。そのため、従来メッシュは電顕の試料微動により移動される時、150メッシュの場合、その1穴間(1ピッチ)移動は167µmと、大変中途半端な移動距離でした。STEMミクロングリッドは、 1穴(1ピッチ)の移動距離を、150µm、100µmと、憶え易い穴間隔を実現したメッシュです。電顕観察しながら、観察エリアの二次元的位置を頭に描きながら観察できるため、効率的な観察環境を実現いたします。

#09-1001 STEMミクロングリッド 150Cu 100枚 \2,400.- ・厚さ25µmのCu製です。 ・グリッドの穴間隔(ピッチ)を150µmにして作製いたしました。(従来メッシュのインチ呼称では、167メッシュに相当) ・グリッド中央部に明瞭なクロスパターンを採用。 ・グリッドの残し(骨部分)は約30µmとして設計し、高開口率を実現しております。(実際の残りはロットにより、25〜35µmとなっております。

#09-1002 STEMミクロングリッド 100Cu 100枚 \2,400.-  ・厚さ25µmのCu製です。 ・ピッチは100µmです。(旧インチ呼称は250メッシュに相当) ・グリッド中央部に明瞭なクロスパターンを採用 ・残し(骨部分)は、30µmにて設計し、高開口率を実現しました。(実際の残りはロットにより、25〜35µmです。

STEM ミクロングリッド
名称 STEM150 Cu STEM100 Cu 備考
製作法 フォトエッチング フォトエッチング 片 面(断面すり鉢型)
材料 (他材料採用予定有り)
直径 約3mm 約3mm 標準の厚さ
厚さ 25µm 25µm 標準の厚さ
1ピッチ 150µm 100µm 憶え易いミクロン間隔
(旧インチ呼称) (167メッシュ) (250メッシュ)
残し(骨部分) 30µm 30µm 設計値、(高開口率実現)
(25µm〜30µm) (25µm〜35µm) (実際値)
中央目印 クロスパターン クロスパターン グリッド中央明確化


※ステム社製マイクログリッド・支持膜に使用
国産シートメッシュ (径3.0mm)

Cu 100メッシュ丸孔 Cu 150メッシュ丸孔 50−Aメッシュ 75−Aメッシュ 100−Aメッシュ
150−Aメッシュ 150−Bメッシュ 150−Cメッシュ 150−Dメッシュ 180−Aメッシュ
180−Bメッシュ 200−Aメッシュ 75/200メッシュ 単孔Ø0.3mm 単孔Ø0.5mm
単孔Ø0.8mm 単孔Ø1.0mm 単孔Ø1.2mm 単孔Ø1.5mm 1スロット
2 スリット 3 スリット 4 スリット ダブルメッシュ 75/100

国産シートメッシュ(径3.0m

種類 枚数 定価 種類 枚数 定価
#09-1003 100メッシュ丸穴 Cu 100枚 \2,600.- #09-1004 150メッシュ丸孔 Cu 100枚 \2,600.-
#09-1005 50-Aメッシュ Cu 100枚 \2,200.- #09-1006 50-Aメッシュ Mo 100枚 \5,900.-
#09-1007 50-Aメッシュ SUS 20枚 \2,400.- #09-1008 50-Aメッシュ Pt 10枚 \8,800.-
#09-1009 75-Aメッシュ Cu 100枚 \2,200.- #09-1010 75-Aメッシュ Mo 100枚 \\5,900.-
#09-1011 75-Aメッシュ SUS 20枚 \2,400.- #09-1012 75-Aメッシュ Pt 10枚 \8,800.-
#09-1013 100-Aメッシュ Cu 100枚 \2,200.- #09-1014 100-Aメッシュ Mo 100枚 \5,900.-
#09-1015 100-Aメッシュ SUS 20枚 \2,400.- #09-1016 100-Aメッシュ Pt 10枚 \8,800.-
#09-1017 150-Aメッシュ Cu 100枚 \2,200.- #09-1018 150-Aメッシュ Mo 100枚 \5,900.-
#09-1019 150-Aメッシュ SUS 20枚 \2,400.- #09-1020 150-Aメッシュ Pt 10枚 \8,800.-
#09-1021 150-Bメッシュ Cu 100枚 \2,600.- #09-1022 150-Cメッシュ Cu 100枚 \2,600.-
#09-1023 150-Dメッシュ Cu 100枚 \2,600.- #09-1024 180-Aメッシュ Cu 100枚 \2,600.-
#09-1025 180-Aメッシュ Mo 100枚 \6,700.- #09-1026 180-Aメッシュ SUS 20枚 \3,400.-
#09-1027 180-Aメッシュ Pt 10枚 \10,000.- #09-1028 180-Bメッシュ 100枚 \2,600.-
#09-1029 200-Aメッシュ Cu 100枚 \2,200.- #09-1030 200-Aメッシュ Mo 100枚 \5,900.-
#09-1031 200-Aメッシュ SUS 20枚 \2,400.- #09-1032 200-Aメッシュ Pt 10枚 \8,800.-
#09-1033 75/200メッシュ Cu 100枚 \2,200.- #09-1034 単孔 Φ0.3mm Cu 100枚 \2,200.-
#09-1035 単孔 Φ0.3mm Mo 100枚 \5,900.- #09-1036 単孔 Φ0.3mm SUS 20枚 \2,400.-
#09-1037 単孔 Φ0.3mm Pt 10枚 \8,800.- #09-1038 単孔 Φ0.5mm Cu 100枚 \2,200.-
#09-1039 単孔 Φ0.5mm Mo 100枚 \5,900.- #09-1040 単孔 Φ0.5mm SUS 20枚 \2,400.-
#09-1041 単孔 Φ0.5mm Pt 10枚 \8,800.- #09-1042 単孔 Φ0.8mm Cu 100枚 \2,200.-
#09-1043 単孔 Φ0.8mm Mo 100枚 \5,900.- #09-1044 単孔 Φ0.8mm SUS 20枚 \2,400.-
#09-1045 単孔 Φ0.8mm Pt 10枚 \8,800.- #09-1046 単孔 Φ1.0mm Cu 100枚 \2,200.-
#09-1047 単孔 Φ1.0mm Mo 100枚 \5,900.- #09-1048 単孔 Φ1.0mm SUS 20枚 \2,400.-
#09-1049 単孔 Φ1.0mm Pt 10枚 \8,800.- #09-1050 単孔 Φ1.2mm Cu 100枚 \2,200.-
#09-1051 単孔 Φ1.2mm Mo 100枚 \5,900.- #09-1052 単孔 Φ1.2mm SUS 20枚 \2,400.-
#09-1053 単孔 Φ1.2mm Pt 10枚 \8,800.- #09-1054 単孔 Φ1.5mm Cu 100枚 \2,200.-
#09-1055 単孔 Φ1.5mm Mo 100枚 \5,900.- #09-1056 単孔 Φ1.5mm SUS 20枚 \2,400.-
#09-1057 単孔 Φ1.5mm Pt 10枚 \8,800.- #09-1058 1スロット Cu 100枚 \2,200.-
#09-1059 1スロット Mo 100枚 \5,900.- #09-1060 1スロット SUS 20枚 \2,400.-
#09-1061 1スロット Pt 10枚 \8,800.- #09-1062 2スリット Cu 100枚 \2,200.-
#09-1063 2スリット Mo 100枚 \5,900.- #09-1064 2スリット SUS 20枚 \2,400.-
#09-1065 2スリット Pt 10枚 \8,800.- #09-1066 3スリット Cu  100枚 \2,200.-
#09-1067 3スリット Mo 100枚 \5,900.- #09-1068 3スリット SUS 20枚 \2,400.-
#09-1069 3スリット Pt 10枚 \8,800.- #09-1070 4スリット Cu 100枚 \2,200.-
#09-1071 4スリット Mo 100枚 5,900.- #09-1072 4スリット SUS 20枚 \2,400.-
#09-1073 4スリット Pt 10枚 \8,800.- #09-1074 ダブルメッシュ Cu 75/100 100枚 \4,300.-
#09-1075 ダブルメッシュ Mo 75/100  100枚 \17,000.-

Cu(銅)=Copper Mo(モリブデン)=Molybdenum SUS(ステンレス)=Stainless Pt(白金)=Platinum

メッシュサイズ規格表

種類 Pitch (µ) Hole (µ) Ber (µ)
50メッシュ 500 450 50
75メッシュ 333 283 50
100メッシュ 250 200 50
150メッシュ 167 117 50
200メッシュ 125 85 40
300メッシュ 83 45 38
400メッシュ 63 30 33
50/75メッシュ 500x333 450x283 50
75/300メッシュ 333x83 293x43 40
100/400メッシュ 250x63 212x25 38
種類  ピッチ(m/m) 開孔部(m/m) 開孔部(m/m)
1 スロットメッシュ   2x1
2 スリットメッシュ 0.25 2x0.1 0.15
3 スリットメッシュ 0.25 2x0.1 0.15
4 スリットメッシュ 0.25 2x0.1 0.15

国産DNグリッドメッシュ(径3.0mm角孔)

この度弊社都合により下記のDN銅、DNニッケルメッシュは全て製造中止となりました。 代替品として従来からのVECO社、ギルダー社に替えて頂きたく存じます。 大変申し訳ございません。

DN75メッシュ 100枚入 DN100メッシュ 100枚入 DN150メッシュ 100枚入
#09-1076
銅(Cu)中止品
#09-1077
ニッケル(Ni)中止品
#09-1078
銅(Cu)中止品
#09-1079
ニッケル(Ni)中止品
#09-1080
銅(Cu)中止品
#09-1081
ニッケル(Ni)中止品
DN200メッシュ 100枚入 DN300メッシュ 100枚入 DN400メッシュ 100枚入
#09-1082
銅(Cu)中止品
#09-1083
ニッケル(Ni)中止品
#09-1084
銅(Cu)中止品
#09-1085
ニッケル(Ni)中止品
#09-1086
銅(Cu)中止品
#09-1087
ニッケル(Ni)中止品

 このページの先頭へ


VECO社グリッドスクエアーメッシュ (径3.05mm角孔)

50メッシュ 75メッシュ 100メッシュ 150メッシュ 200メッシュ
300メッシュ 400メッシュ 50/75メッシュ 75/300メッシュ 100/400メッシュ
Shingle Hole Shingle Slot Slotted Slotted Hexagonal
Double Grid D75 Double Grid D100/100B
Double Hexagonal Grid Double Hexagonal Grid

VECOグリッドスクエアーメッシュ(径3.0mm角孔)価格表

#09-1088 50メッシュ Cu 100枚 中止品 #09-1090 75メッシュ Cu 100枚 \5,500
#09-1089 50メッシュ  Ni 100枚 \6,200 #09-1091 75メッシュ  Ni 100枚 \6,200
#09-1092 75メッシュ  Au 10枚 中止品
#09-1093 100メッシュ Cu 100枚 \3,800 #09-1096 150メッシュ Cu 100枚 \3,800
#09-1094 100メッシュ  Ni 100枚 \6,200 #09-1097 150メッシュ  Ni 100枚 \6,200
#09-1095 (ギルダー社)Au100メッシュ  Au 50枚 \10,000 #09-1098 150メッシュ  Au 50枚 \10,000
#09-1099 200メッシュ Cu 100枚 \3,800 #09-1102 300メッシュ Cu 100枚 \3,800
#09-1100 200メッシュ  Ni 100枚 \6,200 #09-1103 300メッシュ  Ni 100枚 \6,200
#09-1101 (ギルダー社)Au200メッシュ Au 50枚 \10,000 #09-1104 300メッシュ Au 50枚 \10,000
#09-1105 400メッシュ Cu 100枚 \3,800 #09-1108 50/75メッシュ Cu 100枚 中止品
#09-1106 400メッシュ  Ni 100枚 \6,200 #09-1109 50/75メッシュ   Ni 100枚 中止品
#09-1107 (ギルダー社)Au400メッシュ Au 50枚 \10,000
#09-1110 75/300メッシュ Cu 100枚 \5,500 #09-1112 100/400メッシュ Cu 100枚 中止品
#09-1111 75/300メッシュ Ni 100枚 \6,200 #09-1113 100/400メッシュ  Ni 100枚 中止品
  #09-1114 100/400メッシュ  Au 10枚 中止品
#09-9999 上記VECOグリッド 100枚 Cu 10個 中止品 #09-9999 上記VECOグリッド 100枚 Ni 10個 中止品
#09-1115 単孔A-100メッシュ Cu 100枚 中止品 #09-1116 単孔A-200メッシュ Cu 100枚 中止品
#09-1117 単孔A-400メッシュ Cu 100枚 中止品 #09-1118 単孔A-600メッシュ Cu 100枚 中止品
#09-1119 単孔A-800メッシュ Cu 100枚 中止品 #09-1120 単孔A-1000メッシュ Cu 100枚 中止品
#09-1121 R100-Aメッシュ Slotted Cu 100枚 中止品 #09-1122 R150-Aメッシュ Slotted Cu 100枚 \3,800
#09-1123 R200-Aメッシュ Slotted Cu 100枚 \3,800 #09-1124 R250-Aメッシュ Slotted Cu 100枚 \3,800
#09-1125 R300-Aメッシュ Slotted Cu 100枚 \3,800 #09-1126 シングルスロットL2x1.5mm Cu 100枚 中止品
#09-1127 シングルスロットL2x1mm Cu 100枚 \4,500 #09-1128 シングルスロットL0.2x1.5mm Cu 100枚 \4,500
#09-1129 ヘキサゴナールH75メッシュ Cu 100枚 \5,500 #09-1130 ヘキサゴナールH100メッシュ Cu 100枚 \3,800
#09-1131 ヘキサゴナールH150メッシュ Cu 100枚 \3,800 #09-1132 ヘキサゴナールH200メッシュ Cu 100枚 \3,800
#09-1133 ヘキサゴナールH300メッシュ Cu 100枚 \3,800 #09-1134 ヘキサゴナールH400メッシュ Cu 100枚 \3,800
#09-1135 R100 Slotted Cu 100枚 中止品 #09-1136 R150 Slotted Cu 100枚 \3,800
#09-1137 R200 Slotted Cu 100枚 中止品 #09-1138 R300 Slotted Cu 100枚 \3,800
9-1139 Double Grid D-75 Cu 100枚 \5,500 #09-1140 Double Grid D100/100B Cu 100枚 中止品
#09-1141 Double Hexagonal DH50/100 Cu 100枚 \5,500 #09-1142 Double Hexagonal DH75/300 Cu 100枚 \5,500
#09-1143 Double Hexagonal DH100/200 Cu 100枚 \5,500 #09-1144 Double Hexagonal DH75 Cu 100枚 \5,500
#09-1145 Double Hexagonal DH100 Cu 100枚 中止品 #09-1146 Double Hexagonal DH150 Cu 100枚 中止品
#09-1147 Double Hexagonal DH200 Cu 100枚  中止品

Maxtaform Specimen Supports 3.05mm Diameter

Maxtaform ECONOMY Cu製 100枚入り \5,100.-

#09-1148
HF31 75mesh (338µ)
#09-1149
HF32 100mesh (254µ)
#09-1150
HF33 150mesh (165µ)
#09-1151
HF34 200mesh (127µ)
#09-1152
HF35 300mesh (84µ)
#09-1153
HF36 400mesh (63µ)

Maxtaform HIGH GRADE Cu/Rh製 HR-21〜HR-26 100枚入り \5,900.-

#09-1154
HR21 75mesh (338µ)
#09-1155
HR22 100mesh (254µ)
#09-1156
HR23 150mesh (165µ)
#09-1157
HR24 200mesh (127µ)
#09-1158
HR25 300mesh (84µ)
#09-1159
HR26 400mesh (63µ)

Maxtaform REFERENCED Cu製 100枚入り \6,000.-

#09-1160
HF-15 135mesh (188µ)
#09-1161
H2 200mesh (127µ)
#09-1162
H6 (235µ)
#09-1163
H7 400mesh (63µ)

Maxtaform SPECIALIST Cu製 100枚入り

#09-1164中止品
H9 50mesh (508µ)
#09-1165中止品
HF52 100mesh (254µ)
#09-1166中止品
HF14 200mesh (127µ)
#09-1167中止品
H1 200mesh (127µ)
#09-1168中止品
H4 400mesh(63µ)
#09-1169中止品
H5 (235µ)
#09-1170
HF47 1000µ \5,200.-
#09-1171
HF48 600µ \5,200.-
#09-1172中止品
HF43 150mesh (165µ)
#09-1173中止品
HF44 200mesh (127µ)
#09-1174中止品
HF45 150mesh (165µ)
#09-1175中止品
HF46 200mesh (127µ)
#09-1176
HF49 2x1mm \5,200.-
#09-1177
HF50 0.2x1.5mm \5,200.-
#09-1178
HF51 0.2x0.5mm \5,200.-
#09-1179中止品
HR27 300x75mesh
#09-1180中止品
HF41 75x300mesh
#09-1181中止品
HF42 100x400mesh

ギルダー センターグリッド Gilder Center Grid 径3.05mm Cu製 100枚入 \4,900.-

#09-1182
G-50 mesh
#09-1183
G-75 mesh
#09-1184
G-100 mesh
#09-1185
G-150 mesh
#09-1186
G-200 mesh
#09-1187
G-300 mesh
#09-1188
G-400 mesh
#09-1189
G-200TT mesh

ギルダーフィンバー グリッド Fine Bars Square Mesh 径3.05mm

They offer an alternative to the standard square mesh grid for use in applications where it is important that the maximum area of specimen is available for viewing in the microscope. The grid square area of a G200HS is 40% greater than that of a standard G200.

#09-1190
G200HS 100枚\9,200.-
#09-1191
G300HS 100枚\10,300.-
#09-1192
G400HS 100枚\13,300.-
#09-1193
G1000HS 25枚\9,800.-

ギルダーフィンバー グリッド Gilder Fine Bars Hexagonal Mesh 径3.05mm

They were intended for usen with small and delicate freeze-etch replica fragmemts. The object was to create grids which combined a very high transmission value with the vey high supporting powere of fine mesh hexagonal pattern. This was achieved by developing a method of producing very narrow grid bars; the G400HH and G600HH have grid bars less than 7 microns wide.

#09-1194
G200HH 100枚\9,200.-
#09-1195
G300HH 100枚\10,300.-
#09-1196
G400HH 100枚\13,300.-
#09-1197
G600HH 100枚\14,300.-

#09-1198 Gilder社ファインバーグリッド Cu GVHS 100枚  ¥10,500.-
The GVHS is a variable mesh grid designed for use in determining which combination of transmission and support is the optimum for a particular specimen type.





ギルダーサポートグリッドメッシュ Gilder Support Grid Mesh 径3.05mm
現在作製可能な最も目の細かいグリッドは下記の4種類の規格となっております。 ニッケルでご用意できるものもありますので、御相談下さい。 以下Gilder社のカタログ説明ですので、参照くださるようお願い致します。 Four new grid types are now available. Manufacturing techniques developed by us enable the production of very fine mesh that have high transmission characteristics with mesh values of up to 2,000 line/inch. Types G1500HS and G2000HS have been developed following the sucess of type G1000HS. There is an increasing need in Transmission Electron Microscopy to support thin films, routinely carbon films as thin as 1.5-2.0nm are used (as measured with standard quartz crystal film monitoring equipment). The pitch dimension in each case remains constant allowing their use as lower magnification calibration aids.

メッシュサイズ規格

Specifications G1500HS G2000HS G600HSS G600HHS
Overall diam. 3.05mm 3.05mm 3.05mm 3.05mm
Mesh diam. 2.05mm 2.05mm 2.05mm 2.05mm
Mesh 1500/inch. Square 2000/inch. Square 600/inch. Square 600/inch. Hexagonal
Pitch 16.5 microns 12.5 microns 42 microns 42 mirons
Bar width 5 microns 5 microns 5 microns 5 microns
Hole width 11.5 microns 7.5 microns 37 microns 37 microns
価格 #09-1199
15枚 \9,800.-
#09-1200
10枚 \9,800.-
#09-1201
100枚\12,000.-
#09-1202
100枚 \12,000.-
特殊メッシュ
#09-1203 EFFA Carbon Coated Nylon Grid 25枚入り \5,000 ナイロン180メッシュ
#09-1204 Berylium Mesh 1枚入り 中止品 ベリリウム75メッシュ(75%)
#09-1205 チタンメッシュ 50メッシュ 20枚入り \7,900
#09-1206 チタンメッシュ 100メッシュ 20枚入り \7,900
#09-1207 Carbon-polymer Composite Grid 1枚入り 中止品 カーボン75メッシュ
#09-1208 アルミニウムメッシュ 50メッシュ 20枚入り 中止品
#09-1209 アルミニウムメッシュ 100メッシュ 20枚入り 中止品
#09-1210 Gilder Cu Grids G-600TT (Thick/Thin 600 mesh) 100枚 \10,300 Cu製
TAAB Micron Grieds 3.05mm Diameter
#09-1211 TAAB 25 Micron Cu製 100枚入り \8,000.- Aperture Size 25 Micron Square
#09-1212 TAAB 50 Micron Cu製 100枚入り \8,000.- Aperture Size 50 Micron Square
#09-1213 TAAB 100 Micron  Cu製 100枚入り \8,000.- Aperture Size 100 Micron Square

メッシュケース (Grid Storage Box)

#09-1214
TAAB社グリッドボックス
100枚格納 \4,000.-
#09-1215
ビームグリッド&ブロックホルダー
24枚格納 \4,500.-
#09-1216
メッシュケース(縦入レ型)
100枚格納 中止品
#09-1217
EFFAグリッドボックス
100枚格納 中止品
#09-1218
ダイヤル式メッシュケース
24枚格納 \2,000.-
#09-1219
日本電子グリッドボックス
25枚格納 \1,300.-
#09-1220
EFFAグリッドボックス
50枚格納 \2,000.-
#09-1221
グリッドキーパー(3.0mm&2.3mm兼用)
50枚格納キーパーを12プレート 中止品
#09-1222
ライヘルトグリッドボックス
(旧LKB)100枚格納 \3,000.-
#09-1223
スライドボックス
\1,500.-
#09-1224
EMグリッドケース 100枚収納用
\800.-
#09-1225
EMグリッドケース 100枚収納用20個入
\14,000.-

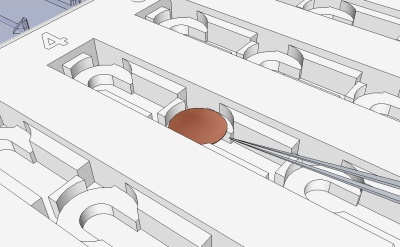

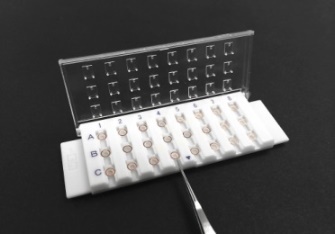

#09-1227 EM横入型グリッドケース 24枚格納×8プレート/BOX \8,800.-
グリッドを水平に並べて保管する横入型グリッドケースです。 支持膜付グリッドを傷めない構造になっており、グリッドを収納したまま、実体顕微鏡下で観察が可能です。 ※グリッドがしっかり収まっていない状態で閉めますと、開けた時に蓋についていく場合があります。 ご注意願います。
