Fischione社Twin-Jet電解研磨装置& 組織観察用研磨システム CAMEO DISK, TOUCH LAM




ダイヤモンド研磨パッド CAMEO DISKシリーズ
CAMEO DISKシリーズが、グラインディング及びラッピング用途に独自に開発されたダイヤモンド研磨パッドです。 特許技術のCAMEO格子構造の働きで、研削媒体(水またはダイヤモンド液)がディスク表面に滞在し、均一で優れた研磨性能を持続します。 SiCペーパーを用いた研削では、多くの種類、多くの枚数の研磨紙を在庫し、多くの工程を踏まなければいけませんが、CAMEO DIKを利用すれば、ディスクの枚数および工程数を大幅に低減できます。


■CAMEO研磨DISKプラチナ:ダイヤモンド砥粒が埋め込まれた研磨パッド。 SiC耐水研磨紙の真の代替として。

■CAMEO DISK シルバー&ゴールド:均一で優れた研磨性能を実現するラッピング用パッド。

■TOUCH LAM ポリッシングクロス:研磨工程数の削減+研磨時間の短縮⇒最適な結果をもたらす研磨クロス。

■BioDiamant:オールインワンダイヤモンド液:生分解性で有害物質を含まないダイヤモンド液。


CAMEO研磨DISK プラチナ

スチール、カーバイド、セラミックス、複合材のうような中硬質から硬質の材料のグラインディングに適したダイヤモンド埋め込み研磨パッドです。 SiC耐水研磨紙の真の代替品として、高い研削性能を発揮します。
ディスク表面にダイヤモンド砥粒がレジンボンドされており、効率的かつジェントルな研削を実現いたします。 各種研磨装置(自動/半自動/手研磨)の研削盤に貼り付けてご利用いただけます。 格子構造の山の部分にダイヤモンド砥粒が埋め込まれており、特に手研磨においてSiC耐水研磨紙との違いが際立ちます。 潤滑液として水のみを利用するため、使用後の処理も簡単です。 SiC耐水研磨紙と比べて、端部をとてもシャープに仕上げることが出来ますが、これは、試料と直接接触する研磨剤の性質だけでなく、均一で鋼性の高いキャリア材の性質に起因しております。
樹脂包埋をしていない試料や大きな溶接ジョイントなどでも、最適な加工が可能です。 CAMEO研磨DISKプラチナで2〜3工程のグラインディングを行うだけで、その後の研磨工程を劇的に簡易化出来ます。 高い耐久性、高い研削能力を持つCAMEO研磨DISKプラチナCAMEO研磨DISKプラチナを利用すれば、優れた費用効果が得られることは間違いありません。 最適な砥粒サイズ、最適な粒度分布により、サンプルに加えらる変質層の深さが均一になる。 平坦で安定性の高いメタリックサポートな働きで、エッジ部をシャープに研削が出来る。 CAMEO DISKプラチナとSiC耐水研磨紙との比較:

プラチナディスクの使用方法

■ 自動研磨 試料をホルダーに満遍なく配置し、底面を数ミリメートル(最大で試料の直径の約1/3)ほどホルダーから出してください。 こうすることで、ディスク全面で研削が行われ、試料の平坦度とCAMEO研磨DISKプラチナの均一な消耗が保証されます。
■ 手研磨 CAMEO研磨DISKプラチナは、特に手研磨においてSiC研磨紙との違いが際立ちます。 ディスクが均一に消耗するように、端から中心にかけて試料を手で動かしながら研磨を行ってください。
             商品名  タイプ  サイズ  方式  枚数  価格
カメオディスク・プラチナ タイプ1:120番相当 φ150mm マグネット式  1枚 \27,400.-
カメオディスク・プラチナ タイプ1:120番相当 φ200mm マグネット式 1枚 \29,800.-
カメオディスク・プラチナ  タイプ1:120番相当  φ250mm マグネット式 1枚  \36,900.-
カメオディスク・プラチナ  タイプ2:240番相当 φ150mm マグネット式 1枚  \27,400.-
カメオディスク・プラチナ タイプ2:240番相当 φ200mm マグネット式 1枚 \29,800.-
カメオディスク・プラチナ  タイプ2:240番相当 φ250mm  マグネット式  1枚 \36,900.-
カメオディスク・プラチナ  タイプ3:600番相当 φ150mm マグネット式 1枚 \27,400.-
カメオディスク・プラチナ タイプ3:600番相当 φ200mm マグネット式 1枚 \29,800.-
カメオディスク・プラチナ タイプ3:600番相当 φ250mm  マグネット式 1枚 \36,900.-
カメオディスク・プラチナ タイプ4:1200番相当 φ150mm  マグネット式 1枚 \27,400.-
カメオディスク・プラチナ  タイプ4:1200番相当 φ200mm マグネット式 1枚 \29,800.-
カメオディスク・プラチナ  タイプ4:1200番相当 φ250mm  マグネット式  1枚 \36,900.-
優れた研削性能の秘訣ーCAMEO DISK セル構造(特許技術)
接触面:CAMEO DISKプラチナの山の部分にはダイヤモンド砥粒が均一に分布しており、ディスクが摩耗してきても同一の研削/研磨レートが保たれます。 CAMEO DISKの特殊な格子構造により、試料の潤滑性が最適に保たれます。 潤滑剤(CAMEO DISKゴールド&シルバーではBioDiamant液、CAMEO DISKプラチナでは水)を貯めた各セルは、潤滑剤を研磨面に常に供給し、滑らかな研削/研磨を実現します。
潤滑、マイクロタンク:セルの間を潤滑剤が常時循環することで、潤滑剤を有効に利用し、研削/研磨によって発生したダストは連続的に除去されます。 CAMEO DISKの格子構造により、少ない研磨負荷でも高い研削/研磨性能が得られます。 その結果、試料へのダメージを防ぎ、ディスクと装置の寿命を延ばすことができます。
清掃:使用後、CAMEO DISKゴールド及びシルバーは水で洗い流すだけで綺麗になり、あらゆるサイズのダイヤモンド砥粒と共に再利用出来ます。 CAMEO DISKプラチナは、流水をかけながら付属の砥石で研ぐことで、ディスクの状態を整えられます。 表面の小さな発泡は元々存在するもので、製造上の欠陥ではありません。 これらの発泡は研磨結果に影響しません。

CAMEO DISK シルバー及びゴールド

たった一枚のCAMEO DISKで、240〜4000番のSiC耐水研磨紙代わりになります。
CAMEO DISKシルバー及びゴールドは、耐久性に優れ、高い研磨能力を持つラッピングパッドです。 BioDiamant液(ダイヤモンド液)研磨媒体として使用します。 CAMEO DISKを利用することで、従来240〜4000番のSiC耐水研磨紙が必要であった多数の工程を大幅に削減できます。
CAMEO DISKの格子構造(特許技術)の働きにより、ダイヤモンド液がディスク表面にとどまり、最適な研磨を実現いたします。 あらゆる試料に対して、平坦でダメージのない研磨が可能です。 一般的に、ラッピングはグラインディングに比べて非常に滑らかな工程ですので、デリケートで脆いサンプルに適しています。
サンプルに応じてシルバーを使うかゴールドを使うかを選択して下さい。 CAMEO DISKシルバー:中硬質から極硬質(>200HV)の材料の最終研削向け研磨パッドです。 標準的には12〜6μmのダイヤモンド液と共にご利用ください。 殆どの材料に対して、BioDiamant液グリーン(9μm)が適しています。 研磨が特に難しい材料や複合材等の場合には、必要に応じてブルー(12μm)またはイエロー(6μm)のBioDiamant液を使用してください。 ダイヤモンド液は、一定の間隔で噴霧しながら使用して下さい。
●簡単な取り扱い ●優れた研削レート ●研削工程を省略(120番の砥石による研削後、CAMEO DISKシルバーとBioDiamant液グリーンによる研削に進めます。 ●240番から4000番びSiC耐水研磨紙がたった1枚のCAMEO DISKに置き換えが可能 ●特許技術の表面構造により、優れた研削効率が長時間持続 ●ディスク表面のマイクロタンクに研削液が分布され、液の消費量を大幅に低減 ●全ての研削、研磨システムに適合 ●あらゆるサンプルに対して、効率よく平坦な研削を実現 ●1枚のCAMEO DISKと共にさまざまなサイズのダイヤモンド液を利用することが可能。
             品名 サイズ  方式  枚数  価格
カメオディスクシルバー 200mm  粘着式 1枚 \50,000.-
カメオディスクシルバー  250mm  粘着式  1枚 \53,600.-
カメオディスクシルバー 200mm  マグネット式  1枚 \52,400.-
カメオディスクシルバー  250mm  マグネット式   1枚 \56,000.-
カメオディスクゴールド  200mm  粘着式  1枚 \50,000.-
カメオディスクゴールド   250mm  粘着式   1枚 \53,600.-
カメオディスクゴールド   200mm  マグネット式   1枚 \52,400.-
カメオディスクゴールド   250mm  マグネット式   1枚 \56,000.-

CAMEO DISKシルバー及びゴールドの使用方法:

■自動研磨: 試料をホルダーに満遍なく配置し、底面を数ミリメートル(最大で試料の直径の約1/3)ほどホルダーから出してください。 こうすることで、ディスク全面で研削が行われ、試料の平坦度とCAMEO DISKの均一な消耗が保証されます。
■手研磨: CAMEO DISKシルバーとゴールドは、特に手研磨においてSiC耐水研磨紙との違いが際立ちます。 ディスクが均一に摩耗するように、端から中心にかけて試料を手で動かしながら研磨を行ってください。
■清掃: CAMEO DISKの品質を保つために、使用後は流水で洗い流し、換気の良い場所に保管することをお勧めします。

研磨クロス TOUCH LAMシリーズ
TOUCH LAMシリーズは、研磨工程の削減、研磨時間の短縮を実現することで、研磨品質を最適化することを可能とした、最新の研磨クロスです。 自然繊維、合繊繊維、植毛タイプ、ポリウレタンタイプ等、用途に応じて様々な種類のクロスをラインアップしておりますので、お客様のご要望を満たす商品をお選びいただけます。 生分解性で有害物質を全く含まないダイヤモンド液(バイオダイヤモンド液)と共にご利用ください。
多すぎる研磨工程、長すぎる研磨時間は試料表面の仕上がりに悪影響を及ぼします。 従って、研磨クロスと研磨工程の選定は、注意を払って慎重に行う必要があります。

一枚のタッチラム研磨クロスは、それぞれが特定の目的を持つ、複数のレイヤーから構成されています。 レイヤーの組み合わせが研磨性能を決定し、研磨結果及び耐久性に影響を与えます。 サンプルの種類、研磨工程の段階に応じて、最適な研磨クロスをお選びください。
表面の材質、織り方の種類(織り込み、フロック加工、発砲)、密度、厚さなどの違いにより、異なる種類の研磨パッドをご利用ください。 適切な研磨液と組み合わせることで、研磨が非常に難しいサンプルでも、短時間で傷や研磨痕のない理想的な研磨が行えます。 (特に柔らかい研磨クロスを使用した)過剰な研磨工程はサンプル表面の滑らかさを悪化させますので、最適な研磨クロスをお選びください。
適切な研磨液と組み合わせることで、研磨が非常に難しいサンプルでも、短時間で傷や研磨液痕のない理想的な研磨が行えます。 (特に柔らかい研磨クロスを使用した)過剰な研磨工程は、サンプル表面の滑らかさを悪化させますので、最適な研磨クロスをお選びください。
研磨クロスを選定する場合、表面の材質及び構造(1)が最も重要な基準になります。 絶縁層(2)は、クロスの浸水により表面が接着層から剥がれることを防ぎます。 研磨クロスを長期間利用する場合、この働きは非常に重要です。 接着層(3)、表層とキャリア層と研磨盤と最適な接着を実現します。 この層の一貫性が、研磨クロスの硬さ及び研磨特性を決定します。 (柔らかい方が安価にできる場合が多いですが、サンプルのエッジに丸みが出る可能性があります。 もう一つ重要な要素は、キャリア(4)です。 研磨クロスの剛性、平坦性、弾性を決定する重要な要素です。
特徴と用途
タッチラム 2TS4(非常に硬い試料用)  タッチラム 2TS5(やや硬い試料用) タッチラム 4FV1(柔らかい試料用)

タッチラム 2TS4: 天然サテン繊維を織り込んだ硬質のクロスです。 高いエッジ研磨特性を持ち様々硬度を含む複合材や、コーティングを施した材料の平坦化に適しています。 バイオダイヤモンド液イエロー(6μm)、オレンジ(3μm)、レッド(1μm)、MM140(1μm)と組み合わせてご利用ください。
タッチラム 2TS5 汎用性の高い天然繊維クロスです。 耐水性があり、アンズ色柔らかいサテン繊維で出来ています。 バイオダイヤモンド液イエロー(6μm)、オレンジ(3μm)、レッド(1μm)MM140(1μm)と組み合わせて、あらゆる用途に利用いただけます。
タッチラム 4FV1 軟質の長いビスコース繊維を植毛したクロスです。 超軟質材を含む、幅広い種類の材料の最終研磨に適しています。 バイオダイヤモンド液レッド(1μm)、MM140(1μm)、ファイナルリキッド、スーパーフィニッシュと共にご利用ください。 化学的耐性がある為、化学研磨にもご利用いただけます。
商品名  方式  枚数  価格
タッチラム2TS4(非常に硬い試料用) φ150mm 粘着式  5枚セット  \22,700.-
タッチラム2TS4(非常に硬い試料用) φ200mm 粘着式 5枚セット   \32,200.-
タッチラム2TS4(非常に硬い試料用) φ250mm 粘着式  5枚セット  \39,300.-
タッチラム2TS4(非常に硬い試料用) φ150mm マグネット式  5枚セット   \22,700.-
タッチラム2TS4(非常に硬い試料用) φ200mm マグネット式  5枚セット  \32,200.-
タッチラム2TS4(非常に硬い試料用) φ250mm  マグネット式  5枚セット  \39,300.-
タッチラム2TS5(やや硬い試料用)φ150mm  粘着式 5枚セット  \25,000.-
タッチラム2TS5(やや硬い試料用)φ200mm 粘着式  5枚セット   \34,600.-
タッチラム2TS5(やや硬い試料用)φ250o  粘着式 5枚セット   \41,700.-
タッチラム2TS5(やや硬い試料用)φ150mm マグネット式  5枚セット   \25,000.-
タッチラム2TS5(やや硬い試料用)φ200mm マグネット式  5枚セット  \34,600.-
タッチラム2TS5(やや硬い試料用)φ250mm  マグネット式  5枚セット  \41,700.-
タッチラム4FV1(柔らかい試料用)φ150mm   粘着式 5枚セット  \17,900.-
タッチラム4FV1(柔らかい試料用)φ200mm 粘着式  5枚セット  \22,700.-
タッチラム4FV1(柔らかい試料用)φ250mm 粘着式  5枚セット  \29,800.-
タッチラム4FV1(柔らかい試料用)φ150mm マグネット式  5枚セット  \17,900.-
タッチラム4FV1(柔らかい試料用)φ200mm  マグネット式  5枚セット  \22,700.-
タッチラム4FV1(柔らかい試料用)φ250mm マグネット式  5枚セット  \29,800.-

オールインワン BioDamant リキッド 生分解性で安全なダイヤモンド液
バイオダイヤモンド液は、ダイヤモンドの砥粒の品質/粒度分布に関する高い基準を満たしつつ、健康、環境、安全性に関する厳しい基準も満たす、ダイヤモンド液です。
Heareus Kulzer社より製造されているオールインワン型ダイヤモンド液は、溶媒で薄めずにそのままお使いいただける、高品質で高い再現性を持つダイヤモンド液です。 現役のまま使え、ダイヤモンド砥粒が均一に分散していることから、研磨の初めから終了まで、砥粒を均一に供給することが可能です。
ダイヤモンド砥粒の粒度分布幅は従来品に比べてかなり絞られており、砥粒サイズが厳しくコントロールされております。 ダイヤモンド砥粒、潤滑液が一体となって、高品質の研磨を実現致します。
砥粒サイズに応じて、青、緑、黄色、オレンジ、赤に色分けされたダイヤモンド液に加えて、無着色タイプのMM130 MM140 という商品もございます。 全てのバイオダイヤモンド液は、自動噴霧、手動噴霧いずれの方法にも適しております。


Heareus Kulzer社製バイオダイヤモンド液の利点:〇従来のダイヤモンドサスペンションに比べて高性能 〇安全に使用できる 〇粒度が揃っている 〇ダイヤモンド砥粒が高濃度 〇水ベースのキャリアー液による最適な潤滑特性 〇経済的 〇自動噴霧、手動噴霧のいずれにも対応 〇オールインワン
環境規制に適合すす為に、生分解性商品の開発及び販売が益々重要になってきております。 生分解性の商品は人体に害がないと誤って認識されている場合がございます。 しかし有機分子の中には、生分解性でありながら人体に強い毒性を持つ物質がございます。
研磨メディアとして利用されている多くの溶液には、効率を高めるために添加物が加えられております。 これらの添加剤の中には、水とオイルベース物質との親和性を高めるためのグリコールエーテルなどのように、良好な生分解性を持ちながら有害で有る物質もございます。 これらの物質は、少量でも人体に極めて有害です。
BioDiamant液に含まれる全ての成分は、ヨーロッパガイドライン1999/45/EC 及び2000/59/ECを満たしております。 Heareus Kuzer社では、環境及び人体へのいかなるリスクも回避したいお客様向けに、高性能のダイヤモンド液を提供いたします。 BioDiamantという商品名の下、これらの性質を確約いたします。
商品名  砥粒サイズ  容量  価格
バイオダイヤモンドリキッド ブルー 12μm  250mlスプレーボトル  \34,600.-
バイオダイヤモンドリキッド グリーン  9μm 250mlスプレーボトル \34,600.-
バイオダイヤモンドリキッド イエロー  6μm  250mlスプレーボトル  \34,600.-
バイオダイヤモンドリキッド オレンジ  3μm  250mlスプレーボトル  \34,600.-
バイオダイヤモンドリキッド レッド  1μm  250mlスプレーボトル \34,600.-
バイオダイヤモンドリキッド MM130 無着色タイプ  9μm  250mlスプレーボトル  \36,900.-
 バイオダイヤモンドリキッド MM140 無着色タイプ 1μm  250mlスプレーボトル \36,900.-
ダイヤモンドペースト MM140A  1μm  1×10gスティック \36,900.-
バイオダイヤモンドファイナルリキッド  0.05μm  1×500mlボトル \14,300.-

FASディスク&マグネットサポートディスク
研磨パッド及び研磨クロスの交換作業を容易にするために、FASディスク及びマグネットサポートディスクの2種類のディスクを用意しております。
FASディスク: ディスク表面が特殊コートされており、粘着式の研磨パッド及び研磨クロスを簡単かつ綺麗に剥がすことが可能です。 剥がした後には、残余物が全く残りません。
マグネットサポートディスク: 研磨盤にマグネットサポートディスクを貼ることで、裏面がメタル製のあらゆる研磨パッド及び研磨クロスを磁力で貼り付けることが可能です。 粘着式のパッド及びクロスは、一旦剥がしてしまうと粘着力が弱くなり使用することが困難になりますが、磁力式であれば何度でも付けたり外したりすることが出来ますので、非常に便利です。 マグネット式(裏面がメタル)のカメオディスクまたはタッチラムと共にご利用ください。

FASディスク φ150mm  1枚  \36,900.- マグネットサポートディスク φ150mm 1枚  \36,900.-
FASディスク φ200mm 1枚  \36,900.-  マグネットサポートディスク φ200mm  1枚  \41,700.-
FASディスク φ250mm  1枚  \41,700.-  マグネットサポートディスク φ250mm  1枚  \46,500.-

● 透過電子顕微鏡(TEM)用の電解研磨薄膜試料作成装置



ツインジェット電解研磨装置モデル110と自動電源装置モデル120(アナログ表示)またはモデル140(デジタル表示)で構成されています。

 特長

  • ツインジェット方式により、試料の両面を同時に研磨します。

  • 操作は簡単、オートマチックです。

  • 数分間で高品質な試料が作成できます。

  • 高精度の研磨終了検知システムを採用しており、研磨不足あるいは研磨過剰による失敗はありません。

  • 耐蝕材を使用しておりますので腐食が生じません。

  • 試料ホルダーは電子顕微鏡の検鏡ホルダーとしても使用できますので、試料取り外しなどによる歪みが生じません。

  • 特注によりご要望のサイズの試料ホルダーも作成します。

  • 低温による試料作成も特殊容器により可能です。

● #21-1001 モデル110 ツインジェット電解研磨装置 \1,300,000.-

研磨セルは電解液ポンプ、モーター、ジェット噴射装置、試料ホルダー、光ファイバー部から構成されております。 可変流量ポンプが、ジェット噴射装置と連係して働き、試料に対して常に安定した電解液の流れを提供します。 ジェット噴射内部の陰極コイルと試料ホルダー内の陽極プラチナ接片とにより電解液内に電流が生じます。 試料と取りつけは、容易に行える様に設計されており、試料ホルダーの中心部のねじを回すだけで、試料は所定の位置に固定できます。 内臓機能として、フォトセルを自動的に遮断する機能があり、試料の厚さを目で測るわずらわしさがありません。 蓋の上部に取り付けられたランプの光が、光ファイバーを通して試料に向けられます。 試料ホルダーの反対側にあるもう一方の光ファイバーがランプの光をフォトセルまで導きます。 光がわずかでも試料の中心を貫通すると、研磨は自動的に停止しアラームトランプで確認されます。

● #21-1002 モデル120 アナログ式自動電源制御装置 \1,400,000.-

モーター速度の制御により、電解液の流れをコントロールし研磨電圧回路、光源、フォトセル遮断回路を制御します。 2個のアナログメーターにより研磨電圧と電流値が表示されます。 接続ケーブルにより、モデル120が接続されます。

● #21-1003 モデル140 デジタル式自動電源制御装置 \2,000,000.-

デジタル表示により、正確な電圧及び電流値がリアルタイムに表示されますので操作が簡単です。 モーター速度及び電圧は各々10段階の電位差値が設定できます。 メインスイッチの他にポンプ及び研磨用の自動、連続運転の切変えスイッチにより自由に選択できます。 両スイッチの機能によりフォトセル遮断回路の制御を可能にします。



※ 仕様

電源: 単相、110V, 50/60HZ
ポリッシングレンジ: 0−120V, 0−100mA
寸法: 152(W)x152(D)x167(H)mm (モデル110)
     304(W)x203(D)x177(H)mm (モデル120) (モデル140)
重量: 1.8Kg (モデル110)
     5.4Kg (モデル110、140)


● アクセサリー

● #21-1004 低温槽 Part No.220 \280.000.-

二重壁により断熱性が高く、電解研磨中槽の温度は一定に保たれます。 電解液を入れたパイレックス製の容器の周辺部にドライアイス等の冷却材を置いて電解液を冷やします。

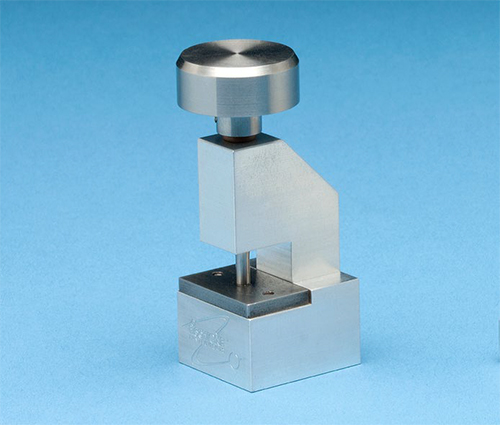

● #21-1005 試料打ち抜きパンチ Model 130


○簡単に試料を打ち抜きます。

○バリなどは発生しません。


本体: ジュラルミン合金製 No.550
ダイ硬度: ロックウェル硬度62
タイプレート硬度: ロックウェル硬度62
打ち抜き寸法: 標準/径3.0mm
