透過型電子顕微鏡試料作成諸材料


□ トップページへ戻る

透過型電子顕微鏡試料作成過程における諸材料、倍率測定用材ミクロトーム用器具材料を紹介しております。

レプリカフィルム (Replica Film)
#17-1001 Bioden RFAレプリカフィルム 100×120×0.034mm 12枚  (製造中止品)
#17-1142 Bioden RFAレプリカフィルム 100×150×0.035mm 10枚 \6,500.-
#17-1143 Bioden RFAレプリカフィルム 100×100×0.127mm 12枚 \6,500.-

従来より販売してまいりました上記商品#17-1001は国内製造中となりました。 今後代替え品としまして#17-1142と#17-1143を新たに販売いたします。 素材は2種類とも米国からの輸入品です。 従来よりお使いのフィルムとは大差なく使用できるものと思われますが、従来の溶媒酢酸メチルではなくアセトンを推奨しております。 適当と思われる使用可能な溶媒等で対処して頂きたく存じます。




Filmy Replica System は最も進歩したキャスチング型の2段レプリカ法であります。 その特徴は溶剤に溶けやすく、被膜形性能の良いプラスチックでしかも試料表面から剥がしやすいものを、薄いフィルム状にして使用する方法でありまして、レプリカ法の操作を容易、確実にするとともに、所要時間を他のレプリカ法に比較して大幅に短縮したものであります。 レプリカの解像度は実測の結果、約100Åであります。 Bioden R.F.A. は電子顕微鏡観察用のレプリカ材料でありますが、光学顕微鏡観察用または肉眼観察用の試料面の模写材料としても優れております。 アセチルセルロースフィルムの比重は1.3、吸水率は24時間浸漬で約5%、最高使用温度は100℃、燃焼性は緩燃性です。 (溶剤には酢酸メチル Methyl Acetate 一般試薬特級等を使用してください。)


#17-1002 コロジオン酢酸イソアミル2%溶液    100g \1,500.-
#17-1003コロジオン酢酸イソアミル2%溶液 500g \5,000.-
#17-1004 コロジオン酢酸イソアミル5%溶液 100g \2,000.-
#17-1005 コロジオン酢酸イソアミル5%溶液 500g \6,500.-
#17-1006 コロジオン酢酸イソアミル10%溶液 100g \5,000.-
#17-1007 コロジオン酢酸イソアミル10%溶液 500g \13,000.-
#17-1008 ポリビニールフォルマール(P.F.粉末) 25g \700.-
#17-1009 ポリビニールフォルマール(P.F.粉末) 100g \1,500.-
#17-1010 ポリビニールフォルマール溶液 100g \1,500.- 0.5%ニ塩化エチレン溶液
#17-1011 Ladd社ホルムバール 30ml 取り扱い中止品 0.5%ニ塩化エチレン溶液
#17-1012 Ladd社ホルムバール 30ml 取り扱い中止品 3.0%ニ塩化エチレン溶液

#17-1013 コロジオン膜張器(ステンレス製) \28,000.-
#17-1014 メッシュ台 Ø 6cm \2,000.-
ステンレス製網板を器内に入れ蒸留水を満たした後、コロジオン又はポリビニールフォルマールを滴下し下のコックから水を抜き、水位を下げメッシュ台上のメッシュに被膜を張ります。 水位は緩やかに下がりますので被膜のしわの発生を防ぐ事が出来ます。

規格: ステンレス製(厚さ0.8mm) 器径 155mm 高さ 220mm








#17-1015 ニッケルメッシュ台 3×5cm ¥4,300.-
ニッケル製で3.0mm径グリットを50個まで同時にコーティング出来ます。 フォルムバール、及びコロジオン・ベースの薄膜作製に非常に有用です。 このプレートを使用すればフィルム・コートしたグリットを真空蒸着装置に移してカーボンコーティングを行う事が出来ます。 さらに又凍結乾燥装置に50個のグリットを同時に移す事が出来ます。
#17-1016 ZEROSTAT3(静電気防止用ガン) \26,000.-
静電気は電子顕微鏡グリット操作に悪影響を及ぼします。 特にプラスチック製グリッドホルダーからグリットを取り出す時、静電気が発生して、スムーズな取り扱いを妨害します。 本装置はこのようなトラブルを簡単に解決してくれます。


Zerostat 3 produces negative and positive ions that couple with the positive and negative static charges on an object's surface, effectively neutralising them. Hold Zerostat about 300mm(12inches) away from the objiect. Squeeze the trigger slowly. a powerfuly stream of positive ions projiects over a spread of about 400mm(16inches). Release it slowly, and negative ions are produced. Zerostat lasts for at least 50,000 trigger operations, and requires no power supply, batteries or refills.
#17-1017 オートラジオグラフィック&スティニングキット(Hiraoka式染色キット) 中止品
キット内容: メッシュプレート 5枚 プレート支持台 1台 染色皿 1枚
#17-1018 メッシュクランプ \65,000.-
#17-1019 グリッドプレート \4,500.- 16枚のグリッドを一時的に保管することが出来ます。
#17-1020 金冠鋏 (金属シート裁断用剪刀) \19,000.- (金属シート裁断用剪刀)

TEM倍率測定用材料 (Calibration)

#17-1021 Oken TEMカーボングレーティング2,000線/mm(格子状)  \25,000.-

2000本/mm(0.5μm間隔)と2000本/mm(0.5μ間)の格子が直行したグレーティングのAu-Pdプレシャドー・カーボンレプリカ薄膜です。TEM倍率の経年変化チャックにご利用ください。

#17-1022 Oken TEMカーボングレーティング  1,000/2,000線/mm  ¥35,000.-

1000本/mm(1μm間隔)と2000本/mm(0.5μ間)の格子が直行したグレーティングのAu-Pdプレシャドー・カーボンレプリカ薄膜です。TEM倍率の経年変化チャックにご利用ください。

TEM倍率測定用ポリスチレンラテックス(Latex Specimen on Grid)

カーボン補強したコロジオン支持膜上にポリスチレンラテックス粒子が分散支持されています。TEM倍率のチェック試料です。電子線照射により変形する場合がありますので照射強度にはご注意ください。

#17-1023 倍率測定用ポリスチレンラテックス球
φ0.2+φ0.5+φ1.1μ 3種混合 \10,000.-
#17-1024 倍率測定用ポリスチレンラテックス球
φ0.09μ+0.2μ+0.5μ 3種混合 \10,000.-
#17-1025 中止品
粒径0.23µ x10,000 粒径0.5µ x10,000 粒径1.09µ x10,000

TEM分解能測定用試料

#17-1026 TEM分解能測定用金単結晶(Plane spacing 0.204nm,0.143nm and 0.102nm,電子回析像)  ¥48,000.-

Higher resolution TEM's can be checked for resolution,image quality,magnification and instrumental stability be setting up the conditions for imaging 0.204nm,0.143nm and 0.102nm planar spacings in these sepcially prepared crystals. The tests are particularly recommended if height adsustments are made on the specimen stage.

#17-1027 TEM分解能測定用試料カーボングラファイト(3.4Å電子回析像)2枚組  \10,000.-

カーボン補強したマイクログリッド上にカーボングラファイト粒子を分散支持したTEM分解能測定試料です。 グラファイト粒子の(002)面間隔に相当する0.34nm格子縞を用いて分解能をチェックすることが出来ます。

#17-1028 TEM分解能測定用試料パイロフェライト(4.5Å電子回析像)2枚組  \10,000.-

カーボン補強したマイクログリッド上にパイロフェライト粒子を分散支持したTEM分解能測定用試料です。 パイロフェライト粒子(020)面間隔に相当する0.45nm格子縞を用いて分解能をチェックすることが出来ます。

#17-1029 TEM分解能測定用試料白金パラジウム蒸着粒子(蒸着微粒子観察用)2枚組  \10,000.-

カーボン補強したコロジオン薄膜上に蒸着したPt-Pdの微粒子を利用するTEM分解能測定用試料です。 最近接した2つの蒸着微粒子の間隔を測定することで、1nm程度以上の分解能を測定することが出来ます。

#17-1030 TEM非点収差補正用マイクログリッド(低中倍率非点収差補正用)2枚組  ¥6,000.-

0.2〜3μmΦの円形孔を持つマイクログリッドです。 補強のためカーボン蒸着が施してあります。 中低倍率でのTEMの非点収差補正に適しています。

#17-1031 TEM酸化モリブデン結晶(電子回析像)2枚組  ¥9,000.-

コロジオン支持膜上に酸化モリブデン結晶が分散支持されています。 TEMにおける電子回析パターンの方位チェックに適した試料です。

#17-1032 TEM非点収差補正用薄膜試料(高倍率非点収差補正用)2枚組  \10,000.-

マイクログリッドに貼られたPt−C蒸着膜です。 高倍率でのTEM非点収差補正に適した試料です。

その他の試料

#17-1033
塩化タリウム試料
#17-1034
三酸化モリブデン試料
#17-1035
ニッケルスクリーン1,500メッシュ
a=3.84Å 電子解析像 \12,000.- カーボン薄膜上 \12,000.- 16.94µ スペーシング \5,500.-
#17-1036
カタラーゼ試料
#17-1037
Pt/Pd蒸着ラテックス試料
#17-1038
ホリー・カーボンフィルム
格子間隔8.75nm,6.85nm \12,000.- 0.22µ ラテックス \12,000.- 非点補正マイクログリット \12,000.-

このページの先頭へ


Oken クライオン スプレーフリーザー ・ バイオデン ガススプレー

人体に安全であると報告され承認されたオゾン破壊係数=0 不燃性ガス(HFC34a)を使用した2種類のスプレーです。

CRYON スプレーフリーザー は-40℃まで下げられる冷気です。 電子顕微鏡の試料の凍結及び病理組織学的診断における試料切片作成のための試料凍結、生体、動物等の冷却、凍結など多方面にご利用頂けます。

#17-1039 Cryonスプレーフリザー 350g \4,000.- #17-1040 Cryonスプレーフリザー 350g 12本入 \45,000.-

バイオデン ガススプレー は電子顕微鏡室の常備品として試料作製、塵埃除去、噴霧器の圧力源その他の用途にご利用頂けます。容器内の液化フレオンガスは不活性無臭で引火性も毒性もありません。

#17-1041 EMクリーンスプレー 350g \2,700.- #17-1042 EMクリーンスプレー 350g 12本入 \30,000.-

スプレーフリーザー、 ガススプレーの物性

商品名 DF-134a
化学名 1.1.1.2−テトラフルオロエタン
化学式 CH2FCF3
分子量 102.0
沸点(℃) -26.3
臨界温度(℃) 102.0
臨界圧力 (kgf/cm2) 42.0
飽和蒸気圧-25℃(kgf/cm2) 6.8
蒸発潜熱ー沸点ー(cal/g) 51.7
燃焼範囲 (vol%空気中) 不燃
オゾン破壊能
温室効果係数 (<0.1)
毒性 PAFT

その他の器具材料

#17-1043 ホットプレート(Hot Plate)       \45,000.- 750W 0℃〜371℃誤差±2℃
#17-1044 パラフィルム 4x125フィート   中止品
#17-1045 ネプライザー(ゴム二連球付)   \6,500.- 微粒子体試料、混濁液等の塗布・圧力源として
#17-1046 ネプライザー(ガラス器のみ)   \6,000.-
#17-1047 ナイロン手袋 1ダース \2,000.-
#17-1048 木綿手袋 1ダース \3,500.-
#17-1049 金属磨き ピカール 250g \1,500.-

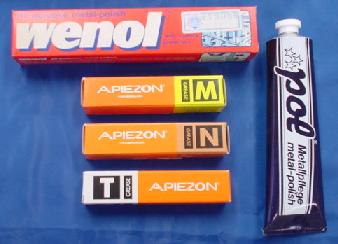

#17-1050 金属磨き Wenol 100ml \2,500.-
#17-1051 ブロアー(ゴム球)   \4,500.-
#17-1052 アピエゾンL(高温用グリース) 25g \22,000.- 融点47℃ 使用温度10〜30℃
#17-1053 アピエゾンM(高真空用グリース) 25g \17,000.- 融点44℃ 使用温度10〜30℃
#17-1054 アピエゾンN(高温用グリース) 25g \34,000.- 融点43℃ 使用温度10〜30℃
#17-1055 アピエゾンH(超低高温、高真空用グリース) 25g \31,000.- 融点不溶 使用温度−15℃〜250℃
#17-1056 アピエゾンT(高温、高真空用グリース) 25g \29,000.- 融点125℃ 使用温度0〜120℃

ビオデンメッシュセメント (Bioden Mesh Cement)

#17-1057 ビオデンメッシュセメント0.5%(トルエン溶液) 100cc \1,500.- (ネオプレンW溶液)
#17-1058 ビオデンメッシュセメント2%(トルエン溶液) 100cc \1,900.- (ネオプレンW溶液)

メッシュ専用の永久粘着型接着剤です。メッシュに塗布するこにより、メッシュとスライドガラス、メッシュと試料支持膜、メッシュと薄膜試料(レプリカ、生物切片、金属薄膜)等を確実に接着します。試料作製操作、観察操作を容易確実にする事ができます。使用の際にはトルエンで希釈し、0.2〜0.5%溶液として使用します。希釈液の保存、メッシュの塗布には、、弊社商品、点滴瓶の使用をお勧め致します。









ミクロトーム用器具材料

#17-1059 メッサーC型(Sunkay Messer Type C)   中止品 使用するガラス100mm×100mm×5〜12mm
#17-1060 ガラスナイフ用ガラス 100x100x5mm 50枚 \10,000.- メッサーC型用
#17-1061 ガラスナイフ用ガラス 100x100x6mm  50枚 \14,000.- メッサーC型用
#17-1062 ガラスナイフ用ガラス 100x100x8mm 25枚 \12,000.- メッサーC型用
#17-1063 ガラスナイフ用ガラス 100x100x10mm 25枚 \13,500.- メッサーC型用
#17-1064 ガラスナイフ用ガラス 25x400x6.4mm 30枚 ¥39,000.- ライカ社製
#17-1065 ガラスナイフ用ガラス 25x400x6mm  30枚 \22,000.-
#17-1066 ガラスナイフ用ガラス 25x400x8mm  24枚 \21,000.-
#17-1067 ガラスナイフ用ガラス 25x400x10mm 18枚 \26,000.-
#17-1068 ガラスナイフ完成品厚さ8mm幅(ボートなし) 24個 \24,000.-
#17-1069 ガラスナイフ完成品厚さ8mm幅(ボート付) 24個 中止品

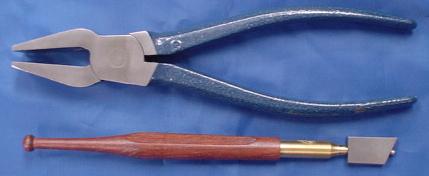

#17-1070 ガラスナイフ用ペンチ   \90,000.- デービル社
#17-1071 ダイアモンドカッターNo.1   \5,200.- 6〜13mm厚用
#17-1072 ダイアモンドカッターNo.2   \4,800.- 3〜10mm厚用
#17-1073 ダイアモンドカッターNo.3   \4,500.- 3mm厚以下用
#17-1074 ダイアモンドペンシル   \6,000.-
#17-1075 Laddダイアモンドペンシル   \8,000.-
#17-1076 ガラスナイフ スコーラー   \2,500.-
#17-1077 デンタルワックス 1組(10枚) \3,000.- ボート用接着パラフィン
#17-1078 国産ループ(タングステン)Ø 3mm   \3,000.-
#17-1079 国産ループ(タングステン)Ø 5mm   \3,000.-
#17-1080 特製ループ   \7,500.- Special Thin Loop
#17-1081 ガラスナイフ用テープ 9mm幅   \2,500.-
#17-1082 ステンレスガラスナイフ用ボード 10枚入り \2,500.-
#17-1083 LKBトラフ(LKB Truf) 10個 \1,400.-
#17-1084 LKBトラフ(LKB Truf) 100個 \12,000.-
#17-1085 LKBトラフ(LKB Truf) 500個 中止品
#17-1086 ガラスナイフ保存ケース(旧LKB) 2個入り \18,000.- 11枚格納用
#17-1087 4分割シャーレ 10個 \3,500.-
#17-1088 ディスポビーカー 50ml 10個 \2,500.-
#17-1089 ディスポビーカー 100ml 10個 \2,800.-
#17-1090 ディスポビーカー 250ml 10個 \3,500.-
#17-1091 アルミニウム秤量皿 Φ50mm、高さ16mm 1箱 \5,000.- 樹脂、試薬等の混合に便利です。

このページの先頭へ


その他の材料

#17-1092 試料作製用具セット (工具セット)   中止品 20点木箱入り
#17-1093 スカルペルセット (切り出し用ナイフ替刃付)   \5,400.- ステンレス柄#3,替刃#10
#17-1094 スカルペル替刃 #10〜#19 12枚 \3,000.-
#17-1095 ステンレス柄 No.3   \3,500.-
#17-1096 スカルペル替刃 #21〜#24 12枚 \3,200.-
#17-1097 スカルペル替刃 #22、#25 12枚 \4,100.-
#17-1098 ステンレス柄 No.4   \3,500.-
#17-1099 試料細切シート 100x100x3mm 10枚 \4,500.- 硬質ビニール板
#17-1100 マイクロピック (Micro Picks And Probes) 4本組 \6,800 ステンレススチールの変形有柄針
#17-1101 特殊試薬瓶(遮光瓶)40cc   中止品 有機溶媒の保存用
#17-1102 オスミウム溶解瓶(遮光瓶) 50cc   \14,000.-
#17-1103 オスミウム溶解瓶(遮光瓶) 100cc   \15,000.-
#17-1104 グリットステックキット GSK-5   \66,000.- 電子染色処理用。
#17-1105 グリットステックキット GSK-3   \19,200.- 電子染色処理用。
#17-1106 グリットステック GS-100 100入 \11,500.-
#17-1107 グリットステック GS-50 50入 \7,200.-
#17-1108 ダイアモンドナイフスタンド DNS-1   \18,000.-
#17-1109 工具置き TR-5   \4,200.-
#17-1110 EMプローブ EMP-1 睫毛用   \4,300.- 柄1個、睫毛用チップ2個
#17-1111 EMプローブ EMP-3 白金ループ用   \6,600.- 柄1個、白金ループ1個
#17-1112 クイックボード 6mm用専用ボード   \8,000.-
#17-1113 クイックボード 6.4mm用専用ボード   \8,000.-
#17-1114 クイックボード 8.0mm用専用ボード   \8,000.-
#17-1115 クイックボード 10mm用専用ボード   \8,000.-
#17-1116 ダイアモンドナイフ用クリーナー DKC-5   中止品 水流で刃先の洗浄を行ないます。
#17-1117 EMP-10 セクションループ \6,000.- EMP-7 EMプローブは製造中止
#17-1118 薄切用工具置き TR-7   \9,000.-
#17-1119 サイズカリキュレーター   中止品 構造単位換算表
#17-1120 スケールマーカー   中止品 10µ、1µ、0.1µ、10nmスケール
#17-1121 ステレオビューアー 倍率x2   中止品
#17-1122 ステレオビューアー 倍率x4   中止品
#17-1123 ミラー・ステレオビューアー (基線長:260mm)   中止品 付属ルーペ 1.8倍
#17-1124 Eiko イオンコーター IB-2型 スパッタ   要見積り コーティング・イオンクリーニング等
#17-1125 Eiko イオンコーター IB-3型 スパッタ   要見積り コーティング・イオンクリーニング等
#17-1126 Eiko イオンコーター IB-5型 スパッタ   要見積り コーティング・イオンクリーニング等
#17-1127 IB-2型用金ターゲット   要見積り
#17-1128 IB-2型用金パラジウム(Au-Pd)ターゲット   要見積り
#17-1129 IB-2型用白金パラジウム(Pt-Pd)ターゲット   要見積り
#17-1130 IB-2型用銀(Ag)ターゲット   要見積り
#17-1131 IB-2型用白金(Pt)ターゲット   要見積り
#17-1132 IB-3型用金ターゲット   要見積り
#17-1133 IB-3型用金パラジウム(Au-Pd)ターゲット   要見積り
#17-1134 IB-3型用白金パラジウム(Pt-Pd)ターゲット   要見積り
#17-1135 IB-3型用(Ag)ターゲット   要見積り
#17-1136 IB-3型用白金(Pt)ターゲット   要見積り
#17-1137 IB-5型用金ターゲット   要見積り
#17-1138 IB-5型用金パラジウム(Au-Pd)ターゲット   要見積り
#17-1139 IB-5型用白金パラジウム(Pt-Pd)ターゲット   要見積り
#17-1140 IB-5型用白金(Pt)ターゲット   要見積り
#17-1141 TF-2型凍結割断器(Eiko)   要見積り アルコールDMSO等の包埋液を用いて凍結割断
