TEM電子顕微鏡用被膜膜付グリッド各種


支持膜には電子線照射の衝撃と温度上昇による破れや動きが少なく、薄くて不要な電子散乱が少ない事が求められます。 試料の形状、加速電圧、倍率等考慮して、下記の商品より、マイクログリッド(カーボン補強済)、プラスチック支持膜(カーボン補強済)、カーボン支持膜等を選択していただきたく存じます。

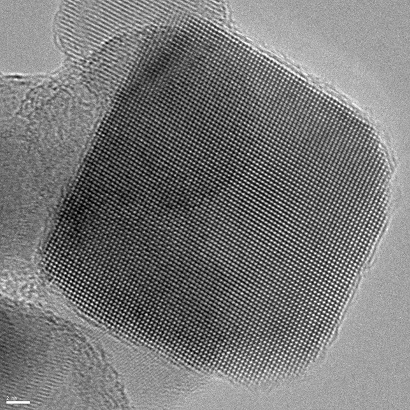

支持膜の中で最も汎用的に使われているマイクログリッドを物質・材料研究機構 国際ナノアーキテクトニクス研究拠点WPI-MANA 武井俊朗先生からご提供いただきました。 酸化チタンを低倍率から結晶格子が鮮明に確認できる高倍率の画像です。



支持膜の種類  特徴・用途など
コロジオン支持膜 ・電子顕微鏡開発の初期より使われてきた旧来の支持膜です。
・製法に工夫を加えてより強度の高い支持膜に仕上げています。
フォルムバール支持膜 ・電子顕微鏡開発の初期より使われてきた旧来の支持膜です。
・多くの生物分野で習慣的に広く利用されている支持膜です。
グラッシイフィルム ・非結晶性プラスチックを素材とした支持膜です。
・丈夫で使いやすく、TEM初心者向けに適した支持膜でSTEM・SEM観察にも適します。
有機溶媒には弱い性質を持ちます。
スライドフィルム ・電子線照射耐性や力学的強度に優れた支持膜です。
・多くの有機溶媒にも強く広範囲に利用できる支持膜です。
・300℃程度の耐熱性も備えております。
クリアフィルム
(特注対応)
・非結晶性プラスチックを素材とした支持膜です。
・TEMだけでなくSTEM・SEM観察用にも適しています。
・素材の密度が低く、電子線照射耐性も高く、丈夫で使いやすい支持膜です。
・酸やアルカリへの耐性が高いので、ネガティブ染色などの試料処理に適しています。
モノックスコンポ支持膜 ・SiO膜とプラスチック膜を素材とした支持膜です。
・表面のSiO膜は弱疎水性ですので、水系試料のサンプリングに適しています。
エラスチックカーボン ・力学的強度が高くサンプリングの工程でもダメージを受けにくい丈夫な支持膜です。
・電子線照射耐性にも優れていますので、初めての試料観察にはお勧めです。
エラスチックウエッティ  ・弱親水性プラスチックを素材とした支持膜で、裏面よりカーボン補強を施しています。
・補強のカーボン膜を厚めに施していますので、チャージアップがありません。
・親水化処理をしないで、染色が可能です。
・弱親水性は約3か月保持します。
ハイレゾカーボン支持膜 ・マイクログリッドと一体化したカーボン蒸着薄膜です。
・カーボン蒸着膜厚の異なる3種類の製品があります。
・ナノ粒子などの観察に適しております。 粒子サイズに応じて最適な厚さのカーボン支持膜を選択ください。
カーボンフィルム ・カーボン単一の蒸着薄膜です。
・ナノ粒子やウイルス等の観察に適した支持膜です。 粒子サイズ応じて適切な膜を選択下さい。
ゲルマニウムフィルム ・カーボンに比べ密度が高いですが、薄膜の電子エネルギー損失量は少なく元素分析に適した支持膜です。
・ナノ粒子等の観察や分析に適した支持膜です。 粒子サイズに応じて適切な膜の厚さを選択ください。
アモルファスシリコン ・カーボンに比較して密度が高いですが、薄膜の 電子エネルギー損失量は少なく元素分析に適した支持膜です。


支持膜に使われている主なSTEM μピッチグリッドは下記のとおりです。

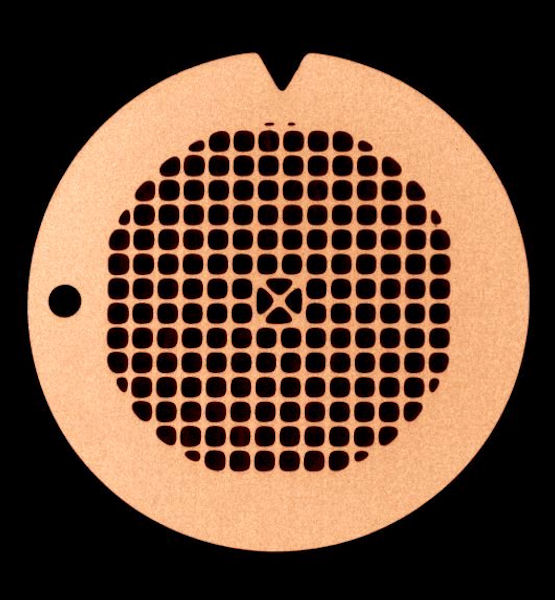

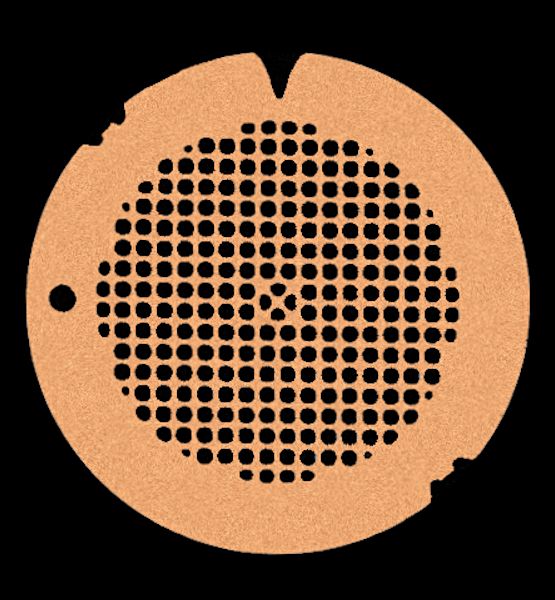

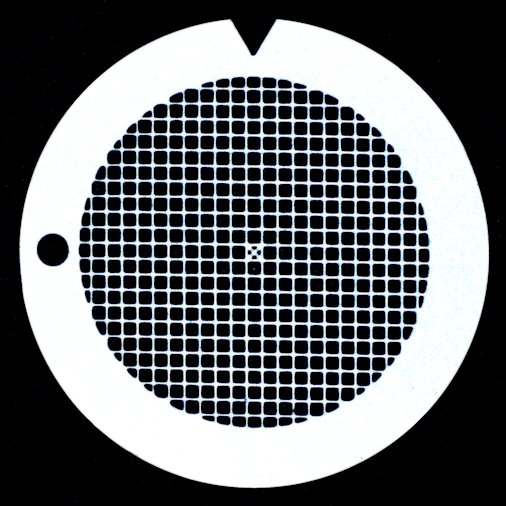

 STEM Cu100Pグリッド  STEM Cu150Pグリッド  STEM Cu300Pグリッド STEM Cu2035グリッド  STEM Cu3560グリッド

 250メッシュ相当  167メッシュ相当 83メッシュ相当  350μ×200μ  600μ×350μ
 25μ厚 30μ厚  15μ厚  15μ厚  15μ厚

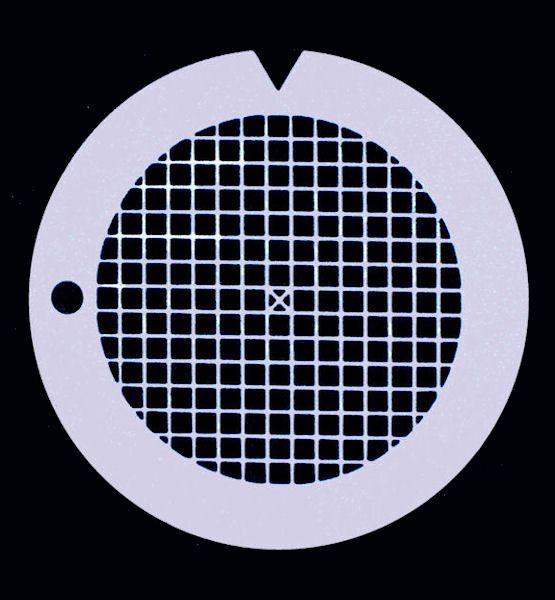

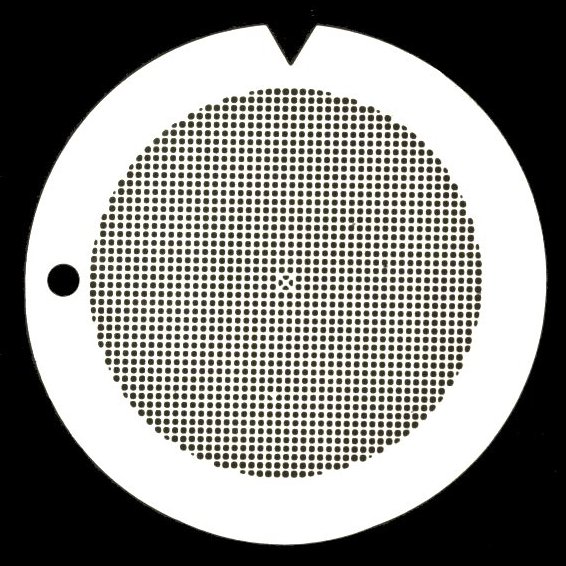

 STEM Mo50Pグリッド STEM Mo100Pグリッド  STEM Mo150Pグリッド

 500メッシュ相当 250メッシュ相当  167メッシュ相当
 10μ厚 10μ厚  10μ厚

『新発売商品』

#10-9999 グラッシイフィルム GLF-C10 STEM Cu100Pグリッド仕様 25枚 ¥6,000.-

非結晶性プラスチック支持膜:

ポリスチレン支持膜(30〜50nm厚)+カーボン補強(15〜20nm厚) TEM観察試料の支持に利用するポリスチレン薄膜(膜厚20〜30nm)です。 補強のため厚さ15〜20nmのカーボン補強が施してあります。 非結晶性プラスチックであるポリスチレン薄膜は、膜厚均一性や粒状性に優れ、平滑でバックグランドノイズが少なく従来のプラスチック支持膜に比べてより滑らかな表面を持ちます。 STEM Cu100μグリッドに支持されています。 有機溶媒への耐性はありません。 カーボンを厚めにコートした製品ですので、SEM/STEMにも使用可能です。 加速電圧75〜200kVのTEM観察用です。

『新発売商品』

#10-9999 エラスチックウエッティ ELW-C10 STEM Cu100Pグリッド仕様 25枚 ¥15,000.-
弱親水性プラスチック支持膜:
弱親水性プラスチック支持膜(20nm〜30nm厚)+カーボン補強(15〜20nm厚) TEM観察試料の支持に利用する弱親水性プラスチック薄膜(膜厚20〜30nm)です。 補強のため厚さ15〜20nmのカーボン蒸着が施してあります。 支持膜とグリッドとの密着性を高め、生物試料や高分子材料のネガティブ染色処理を始め、数回以上の液体処理を伴うサンプリングに適した商品です。 膜表面は弱親水性(親水性保持期間は3か月程度です。)を示し、電線照射耐性や電子線透過性に優れた支持膜です。 酸性溶液には高い耐性を持ちますが、有機溶媒への耐性は低い支持膜です。 STEM Cu100pグリッドに支持されています。 加速電圧75〜200kVのTEM観察用です。
『新発売商品』
#10-9999 アモルファスシリコン支持膜 S10-C075 STEM Cu75Pグリッド仕様 10枚 ¥51,000.-
シリコン単膜支持膜:
アモルファスシリコン単層膜(膜厚8〜13nm) 高純度シリコンを膜厚8〜12nmとなるように蒸着して成膜したTEM観察試料用支持膜です。 電子線照射耐性や高温への耐性に優れ、安定した高分解能観察用支持膜です。 非弾性散乱面積が小さいため、色収差の影響が少なくシャープな画像が得られます。 高分解能観察・EDSやEELSを用いた元素分析にも適します。 STEM Cu75Pグリッド(339メッシュに相当)上に支持されています。 真空中において500℃程度までの試料加熱が可能です。 加速電圧75〜300kVのTEM観察用です。
『新発売商品』
#10-9999 モノックスコンポ支持膜 MCP-C10 STEM Cu100Pグリッド仕様 25枚 ¥13,000.-
SiO複合膜支持膜:
SiO(〜10nm)+C(〜10nm)+プラスチック薄膜(20〜30nm)の3層構造 カーボン蒸着膜(〜10nm厚)をSiO(膜厚約10nm)とプラスチック膜(膜厚:20〜30nm)とで挟んだ3層構造のTEM観察試料用支持膜です。 中央にカーボン薄膜をサンドイッチした構造のためチャージアップが少なく、生物分野の試料の一般的なTEM観察用支持膜として適します。 表面のSiO薄膜は弱疎水性を示します。 STEM Cu100Pグリッド上に支持されています²²。 加速電圧:75〜200kVのTEM観察用です。
『新発売商品』

#10-9999 TEM電子顕微鏡用グラフェン支持膜 Graphenea Suspended Monolayer Graphene Film on TEM Grid Substrate

単層グラフェンは、CVDによって成長し、Quantifoil TEMグリッド上に転送されます。 グラフェンの炭素結合距離は約0.142nm。 1原子の厚さのsp²結合炭素原子のシートで、炭素原子とその結合からできた蜂の巣のような六角形格子構造を持っています。 物理的強度に強く、カーボン支持膜より薄く導電性のある支持膜です。 結晶質の支持膜ですが、信号形成への寄与は比較的小さく、高分解能イメージング・ナノ粒子・コントラストの低い材料のイメージングに適しています。

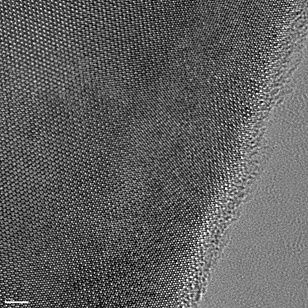

物質・材料研究機構 国際ナノアーキテクトニクス研究拠点WPI-MANA 武井俊朗先生ご提供です 物質・材料研究機構 国際ナノアーキテクトニクス研究拠点WPI-MANA 深田直樹先生からの試料ご提供です。
Growth Method  CVD Synthesis
Transfer Method Clean transfer method
Quality Control Optical Microscopy & Raman Checked
Size  2 mm(TEM grid diameter)
Transparent
Transparencey >97%
Coverage >95%
Number of graphene layers
Thickness(theoretical) 0.345 nm
FET Electron Mobility on Al203 2,000 cm2/V.s
FET Electron Mobility on SiO2/Si(expected)  4,000 cm2/V.s
Sheet Resistance 170 Ohms/sq.
Grain size up to 10 μm

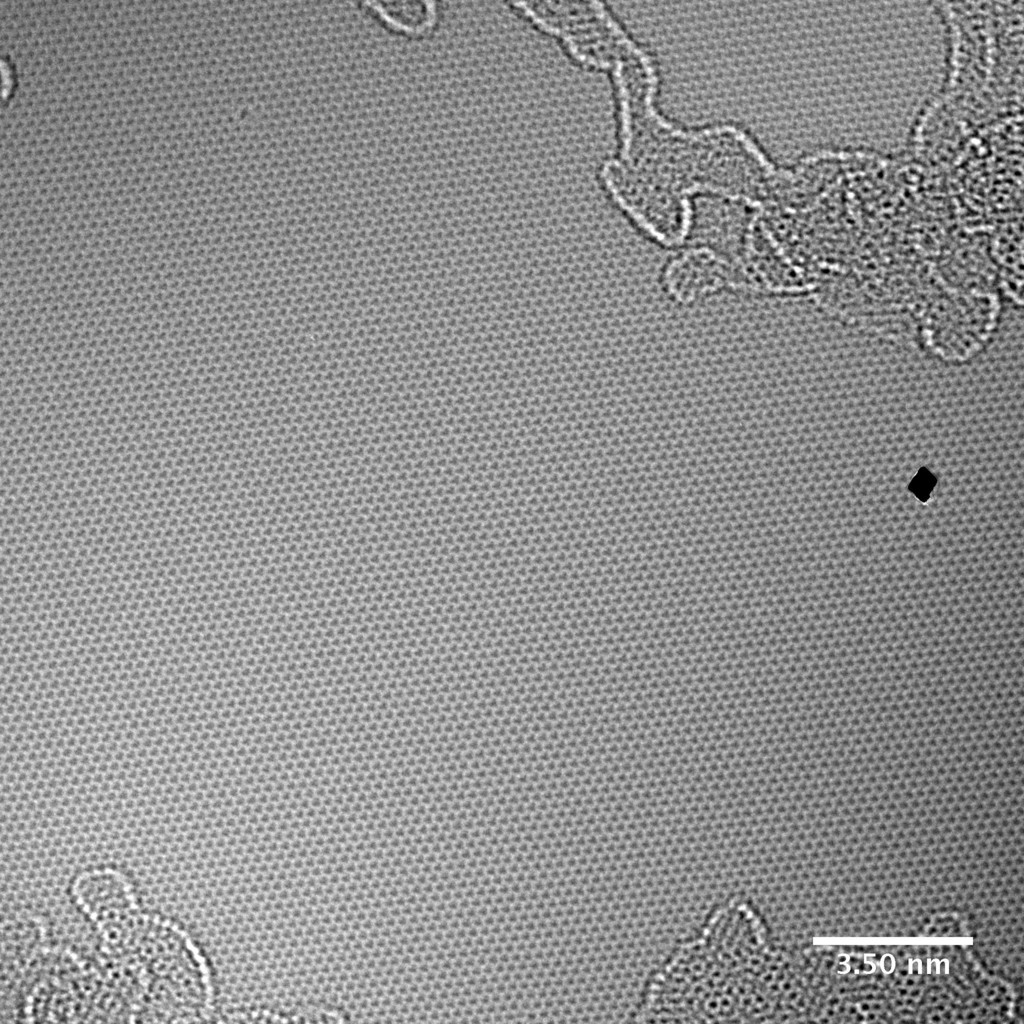

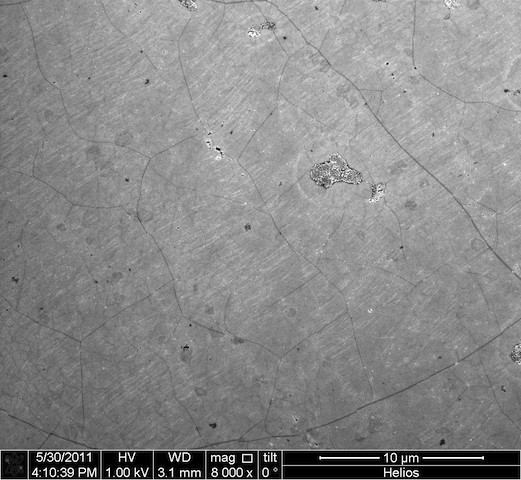

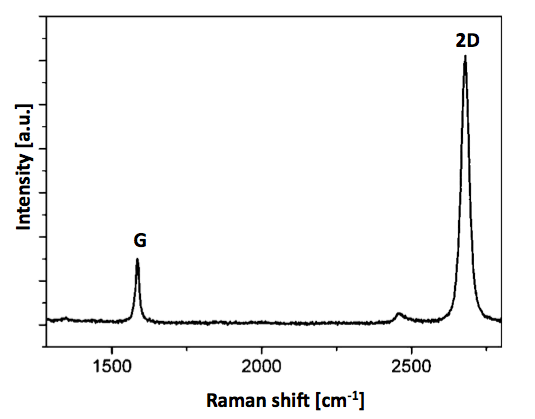

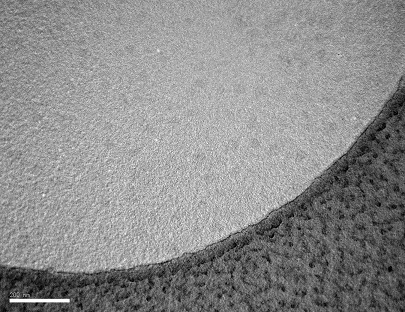

SEM Image TEM Image    Raman グラフェンの分子構造モデル
Substrate TEM Grid 4 packs. \65,000.-
Type  QUANTIFOIL R2/4
Hole size 2 μm
Space between holes   4 μm
Diameter 3 mm
Coating Au coated

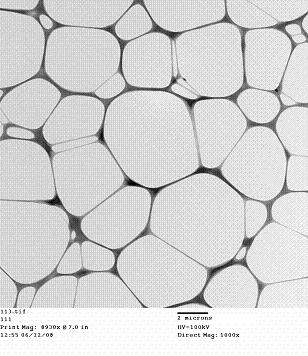

#10-1001 マイクログリッド NS-C15 STEM Cu150Pグリッド仕様 25枚  ¥11,000.- (旧呼称:マイクログリッド Aタイプ)

網目状が綺麗につくられおり、開口率は60%以上、観察の有効視野が広く取れます。 孔径は約2〜8µm。 微細構造を持つ試料、特に針状(細長い)試料を載せ観察できる良好なマイクログリッドです。 超高分解能観察: 針状・繊維状・微細板・薄膜試料の観察に最適です。 開口率に優れ、カーボン補強が適切な厚さなので、試料観察時に、フレーム部分に重なった試料部分のコントラストの劣化が少なくて済みます。 倍率:低倍〜数十万倍。


この他下記の商品がご用意できます。
#10-9999マイクログリッドNS-C30 STEM Cu300Pグリッド仕様  25枚  ¥17,000.-
#10-9999マイクログリッドNS-C10 STEM Cu100Pグリッド仕様 25枚  ¥10,000.-
#10-9999マイクログリッドNS-C075 STEM Cu75Pグリッド仕様 25枚  ¥12,000.-
#10-1026マイクログリッドNS-M15 STEM Mo150Pグリッド仕様 25枚  ¥25,000.-

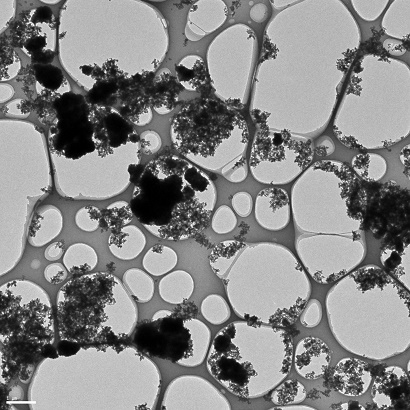

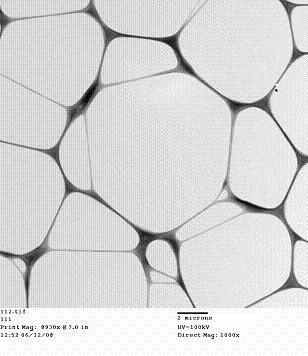

#10-1002 マイクログリッド NP-C15 STEM Cu150Pグリッド仕様 25枚  \10,000.- (旧呼称:マイクログリッド Bタイプ)

網目状の形状は開口率60%前後、孔経1.0〜8µm。 高分解能観察: 板状試料の観察に最適です。 鏡体の軸調整用試料としても利用できます。 開口率は良くありませんが、観察場所にこだわらない大きな面積のサンプル観察には経済的です。 倍率:低倍〜数十万倍。


この他下記の商品がご用意できます。
#10-9999マイクログリッドNP-C30 STEM Cu300Pグリッド仕様  25枚  中止品
#10-9999マイクログリッドNP-C10 STEM Cu100Pグリッド仕様 25枚  ¥9,000.-
#10-9999マイクログリッドNP-C075 STEM Cu75Pグリッド仕様 25枚  中止品
#10-1027マイクログリッドNP-M15 STEM Mo150Pグリッド仕様 25枚  ¥24,000.-
#10-1003 マイクログリッド RO-C15 STEM Cu150Pグリッド仕様 25枚  \37,000.-
ネット状の網目構造を持つ開口率70%程度以上のマイクログリッドです。 マイクログリッドサイズはおよそ2〜8μΦです。 有機溶媒への耐性補強の為カーボン蒸着(厚さ約70nm)が施してありますので、TEM観察時の試料ドリフトが少ない特長を併せ持っています。 真空中において500℃程度耐熱性を有します。

#10-1004 マイクログリッド RT-M10 Mo100Pグリッド仕様 25枚  \50,000.-
ネット状の網目構造を持つ開口率70%程度以上のマイクログリッドです。 マイクログリッドサイズはおよそ2〜8μΦです。 耐熱性を高めためにSTEMミクロングリッドMo100Pグリッド上に支持されていますので、真空中において1,000℃程度までの試料加熱が可能です。 有機溶媒と高熱への耐性補強のためカーボン蒸着(厚さ約70nm)が施してありますので、TEM観察時の試料ドリフトが少ない特長を併せ持っています。

#10-1005 マイクログリッドRA-P200M-10 Pt200メッシュ仕様 10枚  ¥46,000.-
ネット状の網目構造を持つ開口率70%程度以上のマイクログリッドです。 マイクログリッドサイズはおよそ2〜8μΦです。 耐酸性、および耐アルカリ性を高めるために200メッシュの白金グリッドPt200M上に支持されています。 真空中において700℃程度までの試料加熱が可能です。 薬品と高熱への耐性補強のためカーボン蒸着(厚さ約70nm)が施してありますので、TEM観察時の試料ドリフトが少ない特長を併せ持っています。


プラスチック支持膜 (Plastic Substrate カーボン補強済)

※プラスチック支持膜の用途 倍率:低倍〜3万倍位 低・中倍率の観察: 材料系粉体、薄膜状試料観察等、STEM 100Pグリッド仕様はやや高倍率用としてご利用になれます。 いずれも薄膜はおおよそ30nmの支持膜でカーボン補強(厚さ10〜15nm)が施されています。

#10-1006 コロジオンCOL-C15 STEM Cu150Pグリッド仕様 25枚  \7,500.- (旧呼称:コロジオン支持膜)

TEM観察試料の支持に利用する普及グレードの硝酸セルロース薄膜(膜厚:30〜40nm)です。 補強のため厚さ10〜15nmのカーボン蒸着が施してあります。 STEM Cu150Pグリッド上に支持されています。 加速電圧75〜200kVのTEM観察用です。

この他下記の商品がご用意できます。
#10-9999コロジオンCOL-C30 STEM Cu300Pグリッド仕様  25枚   ¥15,000.-
#10-9999コロジオンCOL-C13 STEM Cu130Pグリッド仕様
      (200 メッシュ相当)
25枚   ¥9,000.-
#10-1028コロジオンCOL-M15 STEM Mo150Pグリッド仕様 25枚  ¥22,000.-
#10-1007 コロジオンCOL-C10 STEM Cu100Pグリッド仕様 25枚  \6,500.- (旧呼称:コロジオン支持膜)
TEM観察試料の支持に利用する普及グレードの硝酸セルロース薄膜(膜厚:30〜40nm)です。 補強のため厚さ10〜15nmのカーボン蒸着が施してあります。 STEM Cu100Pグリッド上に支持されていますので、Cu150Pグリッドと比較して像ドリフトがより少なく高倍率での観察に適します。 加速電圧75〜200kVのTEM観察用です。
この他下記の商品がご用意できます。
#10-9999コロジオン COL-M10 STEM Mo100Pグリッド仕様  25枚  ¥20,000.-

#10-1008 フォルムバール PVF-C15 STEM Cu150Pグリッド仕様 25枚 \8,500.- (旧呼称:フォルムバール支持膜)

TEM観察試料の支持に利用する普及グレードのポリビニールフォルマール薄膜(膜厚:30〜40nm)です。 補強のための厚さ10〜15nmのカーボン蒸着が施してあります。 STEM Cu150Pグリッド上に支持されています。 加速電圧75〜200kVのTEM観察用です。

この他下記の商品がご用意できます。
#10-9999フォルムバールPVF-C13 STEM Cu130Pグリッド仕様
      (200 メッシュ相当)
25枚  ¥10,000.-
#10-9999フォルムバールPVF-M15 STEM Mo150Pグリッド仕様 25枚  ¥25,000.-
#10-1009 フォルムバール PVF-C10 STEM Cu100Pグリッド仕様 25枚  \7,500.- (旧呼称:フォルムバール支持膜)

TEM観察試料の支持に利用する普及グレードのポリビニールフォルマール薄膜(膜厚:30〜40nm)です。 補強のための厚さ10〜15nmのカーボン蒸着が施してあります。 STEM Cu100Pグリッド上に支持されていますので、Cu150Pグリッドと比較して像ドリフトがより少なく高倍率での観察に適します。 加速電圧75〜200kVのTEM観察用です。
この他、下記の商品がご用意できます。
#10-9999フォルムバールPVF-M10 STEM Mo100Pグリッド仕様  25枚  ¥22,000.-

#10-9999 エラスチックウエッティ ELW-C15 STEM Cu150Pグリッド仕様 25枚  \18,000.-
弱親水性プラスチック支持膜:
弱親水性プラスチック支持膜(20nm〜30nm厚)+カーボン補強(15〜20nm厚) TEM観察試料の支持に利用する弱親水性プラスチック薄膜(膜厚20〜30nm)です。 補強のため厚さ15〜20nmのカーボン蒸着が施してあります。 支持膜とグリッドとの密着性を高め、生物試料や高分子材料のネガティブ染色処理を始め、数回以上の液体処理を伴うサンプリングに適した商品です。 膜表面は弱親水性(親水性保持期間は3か月程度です。)を示し、電線照射耐性や電子線透過性に優れた支持膜です。 酸性溶液には高い耐性を持ちますが、有機溶媒への耐性は低い支持膜です。 STEM Cu100pグリッドに支持されています。 加速電圧75〜200kVのTEM観察用です。
この他下記の商品がご用意できます。
#10-9999 エラスチックウエッティ ELW-C10 STEM Cu100Pグリッド仕様 25枚  ¥15,000.-
#10-9999 エラスチックウエッティ ELW-C075 STEM Cu75Pグリッド仕様 25枚  ¥18,000.-
#10-9999 エラスチックウエッティ ELW-M10 STEM Mo100Pグリッド仕様 25枚  ¥31,000.-
#10-9999 エラスチックウエッティ ELW-T10 STEM Ti100Pグリッド仕様 25枚  ¥58,000.-

#10-1011 スライドフィルム TAC-C15 STEM Cu150Pグリッド仕様 25枚 ¥10,000.-

TEM観察用試料の支持に利用する丈夫で使いやすい普及グレードの薄膜です。 トリアセチルセルロース(膜厚:30〜40nm)を主材料として補強のために10〜15nmのカーボン蒸着が施してあります。 加速電圧75〜200kVのTEM観察用です。

この他下記の商品がご用意できます。

#10-9999 スライドフィルム TAC-C30 STEM Cu300Pグリッド仕様 25枚   ¥19,000.-
#10-9999 スライドフィルム TAC-C10 STEM Cu100Pグリッド仕様 25枚   ¥9,000.-
#10-9999 スライドフィルム TAC-M15 STEM Mo150Pグリッド仕様 25枚  ¥27,000.-
#10-9999 スライドフィルム TAC-M10 STEM Mo100Pグリッド仕様 25枚  ¥24,000.-

カーボン支持膜 (Carbon Substrate)

カーボン支持膜の用途として、一般用は電子線照射量に強く、100kV以上で観察する場合、又有機溶媒懸濁試料等にも強い膜です。 電子線照射、試料構造、ドリフト、有機溶媒懸濁試料等に一番安定している高分解能支持膜です。 特徴をご確認のうえ膜の種類をご選択下さい。

#10-1012 エラスチックカーボン ELS-C10 STEM Cu100Pグリッド仕様 25枚  \12,000.- (旧呼称:カーボン支持膜)

電子線透過率がプラスチック支持膜より良いため高倍率に適しております。 電子線照射量に強く100kV以上で観察する場合、試料構造、ドリフト、有機溶媒懸濁試料等、一番安定しているカーボン支持膜です。 対象倍率は10万倍程度。 微粉体針状・繊維・板状試料観察など。

高分子材料膜15〜20nmにカーボン膜厚20〜25nmの構成で酢酸エチル、酢酸イソアミル、エチルアルコール、ブチルアルコール、アセトン、シクロヘキサン等に基本的に不溶解ですが、ベース膜自身が超薄膜ですので、使用する有機溶媒の浸透性、膨張性、乾燥時の表面張力等の作用により使用不適切となる場合がありますので、使用溶媒滴下後乾燥して、その影響を確認してからの使用をお勧めいたします。

この他下記の商品がご用意できます。

#10-9999 エラスチックカーボン ELS-C15 STEM Cu150Pグリッド仕様  25枚  ¥15,000.-
#10-9999 エラスチックカーボン ELS-C13 STEM Cu130Pグリッド仕様
      (200 メッシュ相当)
25枚  ¥15,000.-
#10-9999 エラスチックカーボン ELS-C075 STEM Cu75Pグリッド仕様 25枚  ¥15,000.-
#10-9999 エラスチックカーボン ELS-M05 STEM Mo50Pグリッド仕様  25枚  ¥37,000.-
#10-1029 エラスチックカーボン ELS-M15 STEM Mo150Pグリッド仕様  25枚  ¥30,000.-
#10-1030 エラスチックカーボン ELS-M10 STEM Mo100Pグリッド仕様 25枚 ¥27,000.-

#10-1013 ハイレゾカーボン HRC-C10 STEM Cu100Pグリッド仕様 25枚 \32,000.- (旧呼称:ハイレゾリューションカーボン支持膜)

マイクログリッドとカーボン蒸着膜を一体化して膜厚15nm以下で製作された支持膜です。 電子線照射に強く、ドリフト量も少ない安定した高分解能観察用支持膜です。 微粒体などの高倍率撮影用に適しております。 30万倍を目安にご使用ください。 微粒体針状・繊維・板状試料観察に最適です。 超薄膜用カーボンを使用しているためFe,Si,Cl等約0.5%含んでおります。 加速電圧100〜300kVのTEM観察用です。


この他下記の商品がご用意できます。

#10-1031ハイレゾカーボンHRC-M10 STEM Mo100Pグリッド仕様 25枚  ¥42,000.-

#10-1014  ウルトラハイレゾカーボン UHR-C10 STEM Cu100Pグリッド仕様 25枚 \42,000.- (旧呼称:ウルトラハイレゾリューションカーボン支持膜)

マイクログリッドとカーボン蒸着膜を一体化して膜厚10nm以下で製作された支持膜です。 電子線照射に強く、又ドリフト量も少ない安定した超高分解能観察用で、30万倍を超える倍率の試料観察に適しています。 微粒体針状・繊維・板状試料観察に最適です。 超薄膜用カーボンを使用しているためFe,Si,Cl等約1%含んでおります。 加速電圧100〜300kVのTEM観察用です。

この他下記の商品がご用意できます。
#10-1032ウルトラハイレゾカーボンUHR-M10 STEM Mo100Pグリッド仕様  25枚  ¥52,,000.-
#10-1015 スーパーハイレゾカーボン SHR-C075 STEM Cu75Pグリッド仕様 25枚 \54,000.- (旧呼称:スーパーウルトラハイレゾリューションカーボン支持膜)
マイクログリッドとカーボン蒸着膜を一体化して膜厚6nm以下で製作された支持膜です。 超薄膜ですので電子線強度に気を付けてご使用ください。 上記2種類(ハイレゾ・ウルトラ)の支持膜よりさらに高倍率の観察に適した超高分解能観察用支持膜です。 超薄膜用カーボンを使用しているためFe,Si,Cl等約1%含んでおります。 加速電圧100〜300kVのTEM観察用です。




#10-1016 マイクログリッドNH-C15 STEM Cu150Pグリッド仕様 25枚 \15,000.- (高開口率マイクログリッド)

対象最高倍率20万倍からの製品で、開口率60%以上、孔径2〜8μ、カーボン補強10〜15nm厚のマイクログリッドです。 薄膜状試料、材料切片用、長繊維状/長針状試料、微粒子等に観察に適しています。


この他下記の商品がご用意できます。
#10-9999 マイクログリッド NH-C30 STEM Cu300Pグリッド仕様  25枚  ¥22,000.-
#10-9999 マイクログリッド NH-C10 STEM Cu100Pグリッド仕様 25枚  ¥14,000.-
#10-9999 マイクログリッド NH-C075 STEM Cu75Pグリッド仕様 25枚  ¥16,000.-
#10-9999 マイクログリッド NH-M15 STEM Mo150Pグリッド仕様 25枚  ¥30,000.-
#10-9999 マイクログリッド NH-M10 STEM Mo100Pグリッド仕様 25枚  ¥28,000.-

#10-1017 マイクログリッドNL-C30 STEM Cu300Pグリッド仕様  25枚 ¥24,000.- (大口径マイクログリッド)

高倍率40万倍までの対象製品で、開口率60%以上、孔径10〜15μ、カーボン補強8〜15nm厚。 生物切片、材料切片用、薄膜状試料及び長繊維状/長針状試料観察に適しています。 又、三次元観察用にも適しています。


#10-1018 マイクログリッドNL-C2035 STEM Cu2035グリッド仕様 25枚 ¥26,000.-

三次元観察用に開発された支持膜で、60°傾斜時において、視野175μm(フレーム幅20μmを含)×200μmを確保しております。 20万倍高倍率商品で、薄膜状試料、長繊維状、微粒子などの観察に適しています。 V字マークを傾斜軸に合わせてご使用下さい。



#10-1019 マイクログリッドNL-C3560 STEM Cu3560グリッド仕様 25枚  ¥31,000.-
同じく三次元観察用に開発された支持膜で、60°傾斜時において、視野 300μm(フレーム幅20μを含)×350μm を確保しております。 20万高倍率商品で、薄膜状試料、長繊維状、長針状、微粒子等の観察に最適です。 V字マークを傾斜軸に合わせてご使用下さい。

#10-1020 スライドフィルムTAC-C2035  STEM Cu2035グリッド仕様 20枚  要見積商品
三次元観察用として開発された製品です。 60°傾斜時において、視野 175μm(フレーム幅20μmを含)×200μm を確保しております。 使われているSTEM3520Cuグリッドは下段の写真の通りです。 V字マークを傾斜軸に合わせてご使用下さい。

#10-1021 スライドフィルム TAC-C3560 STEM Cu3560グリッド仕様 20枚  要見積商品
同じく三次元観察用として開発された製品です。 60°傾斜時において、視野 300μm(フレーム幅20μmを含)×350μm を確保しております。 使われているSTEM6035Cuグリッドは下段の写真の通りです。 V字マークを傾斜軸に合わせてご使用下さい。


#10-1022 カーボン C10-M05 STEM Mo50Pグリッド仕様 10枚  \45,000.- (カーボン10支持膜)
高純度カーボンを膜厚8〜13nmとなるように蒸着して成膜したTEM観察用用支持膜です。 高純度カーボン材料を使用していますので、元素分析の目的に最適です。 電子線照射に強く、またドリフト量も少ない安定した高分解能観察用支持膜です。 あらゆる有機溶媒に安定しており真空中において1,000℃程度までの試料加熱が可能です。 加速電圧75〜300kVのTEM観察用です。

この他下記の商品がご用意できます。
#10-9999 カーボン C10-C075 STEM Cu75Pグリッド仕様  10枚  ¥29,000.-
#10-1023 カーボン C20-C10 STEM Cu100Pグリッド仕様 10枚 \24,000.- (カーボン20支持膜)

高純度カーボンを膜厚15〜20nmとなるように蒸着して成膜したTEM観察試料用支持膜です。 高純度カーボン材料を使用していますので元素分析の目的に最適です。 電子線照射に強く、またドリフト量も少ない安定した高分解能観察用支持膜です。 あらゆる有機溶媒に安定しており真空中において500℃程度までの試料加熱が可能です。 加速電圧75〜300kVのTEM観察用です。


#10-1024 ゲルマニウム G10-M05 STEM Mo50Pグリッド仕様 10枚 \48,000.- (ゲルマニウム10支持膜)
高純度ゲルマニウムを膜厚8〜13nmとなるように蒸着して成膜したTEMTEM観察試料用支持膜です。 電子線照射に強く、またドリフト量の少ない安定した高分解能観察用支持膜です。 高純度ゲルマニウム材料を使用していますので元素分析の目的にも適しています。 あるゆる有機溶媒に安定しており真空中において700℃程度までの試料加熱が可能です。 加速電圧75〜300kVのTEM観察用です。

この他下記の商品がご用意できます。
#10-9999 ゲルマニウム G10-C075 STEM Cu75Pグリッド仕様  10枚  ¥33,000.-

#10-1025 ゲルマニウム G20-C10 STEM Cu100Pグリッド仕様 10枚 \28,500.- (ゲルマニウム20支持膜)
高純度ゲルマニウムを膜厚15〜20nmとなるように蒸着して成膜したTEM観察試料用支持膜です。 電子線照射に強く、またドリフト量の少ない安定した高分解能観察用支持膜です。 高純度ゲルマニウム材料を使用していますので元素分析の目的にも適しています。 あらゆる有機溶媒に安定しており真空中において500℃程度までの試料加熱が可能です。 加速電圧75〜300kVのTEM観察用です。


#10-1026 マイクログリッド NS-M15 STEM Mo150Pグリッド仕様 25枚 \25,000.-
標準的なレース状の網目構造を持つ開口率60%以上のマイクログリッドです。 マイクログリッドサイズはおよそ2〜8μmΦです。 補強のためのカーボン蒸着(10〜15nm厚)が施してあります。 STEM Mo150Pグリッド上に支持されています。 Moグリッドを使用していますので、元素分析にも適しています。

#10-1027 マイクログリッド NP-M15 STEM Mo150Pグリッド仕様 25枚
\24,000.-

腹部が広めの網目構造を持つ開口率60%前後のマイクログリッドです。 マイクログリッドサイズはおよそ1〜8μmΦです。 補強のためカーボン蒸着(10〜15nm厚)が施してあります。 STEM Mo150Pグリッド上に支持されています。 Moグリッドを使用していますので、元素分析に適しています。


#10-1028 コロジオン COL-M15 STEM Mo150Pグリッド仕様 25枚
\22,000.-
TEM観察試料の支持に利用する普及グレードの硝酸セルロース薄膜(膜厚:30〜40nm)です。 補強のため厚さ10〜15nmのカーボン蒸着が施してあります。 STEM Mo150Pグリッド上に支持されていますので元素分析にも適しています。 加速電圧75〜200kVのTEM観察用です。

#10-1029 エラスチックカーボン ELS-M15 STEM Mo150Pグリッド仕様 25枚
\30,000.-
多くのTEM観察試料の支持に利用される高普及の標準的支持膜です。 トリアセチルセルロース薄膜(膜厚:20〜30nm)に、電子線への耐性強化のため厚さ15〜20nmのカーボン蒸着が施してあります。 グリッドの孔径が大きいので元素分析には適していますが、使用可能な最高倍率は若干低くなります。 加速電圧100〜300kVのTEM観察用です。
#10-1030  エラスチックカーボン ELS-M10 STEM Mo100Pグリッド仕様 25枚 \27,000.-
多くのTEM観察試料の支持に利用される高普及の標準的支持膜です。 トリアセチルセルロース薄膜(膜厚:20〜30nm)に、電子線への耐性強化のため厚さ15〜20nmのカーボン蒸着が施してあります。 Mo100Pグリッド上に支持されていますので、元素分析用にも適しています。 加速電圧100〜300kVのTEM観察用です。

#10-1031 ハイレゾカーボン HRC-M10 STEM Mo100Pグリッド仕様 25枚
 \42,000.-
マイクログリッドとカーボン蒸着膜(膜厚15nm以下)を一体化したTEM観察試料用支持膜です。 電子線照射に強く、またドリフト量も少ない安定した高分解能観察用支持膜です。 直接倍率、60万倍程度までの観察にご使用ください。 Mo100Pグリッド上に支持されていますので元素分析用にも適しています。 加速電圧100〜300kVのTEM観察用です。


#10-1032 ウルトラハイレゾカーボン UHR-M10 STEM Mo100Pグリッド仕様 25枚
\52,000.-
マイクログリッドとカーボン蒸着膜(膜厚10nm以下)を一体化したTEM観察試料用支持膜です。 電子線照射に強く、またドリフト量も少ない安定した超高分解能観察用支持膜です。 直接倍率、80万倍程度までの観察にご使用ください。 Mo100Pグリッド上に支持されていますので、元素分析用としても適しています。 加速電圧100〜300kVのTEM観察用です。


#10-1033 カーボン C20-M10 STEM Mo100Pグリッド仕様
10枚 \30,500.-
高純度カーボンを膜厚15〜20nmとなるように蒸着して成膜したTEM観察試料用支持膜です。 高純度カーボン材料を使用していますので元素分析の目的に最適です。 電子線照射に強く、またドリフト量も少ない安定した高分解能観察用支持膜です。 真空中において1,000℃程度までの試料加熱が可能です。 加速電圧75〜300kVのTEM観察用です。

#10-1034 ゲルマニウム G20-M10 STEM Mo100Pグリッド仕様
10枚 \36,000.-
高純度ゲルマニウム蒸着を膜厚15〜20nmとなるように蒸着して成膜したTEM観察試料用支持膜です。 電子線照射に強く、またドリフト量の少ない安定した高分解能観察用支持膜です。 高純度ゲルマニウム材料を使用していますので元素分析の目的にも適します。 真空中において700℃程度までの試料加熱が可能です。 加速電圧75〜300kVのTEM観察用です。

クリアフィルムシリーズ

#10-1037 クリアフィルム MMA-C15 Cu150Pグリッド仕様 20枚 要見積品
TEM観察試料の支持に利用するアクリル薄膜(膜厚:30〜40nm)です。 補強のため厚さ10〜15nmのカーボン蒸着が施してあります。 アクリルフィルムは、コロジオンやフォルムバールよりも密度が小さく部分的なムラが生じにくいため、TEM観察時の像コントラストが高く、サンプルがよりクリアに見えます。 STEM Cu150Pグリッド上に支持されています。 加速電圧75〜200kVのTEM観察用です。
この他、広視野観察用に下記の商品がご用意できます。
#10-9999クリアフィルムMMA-C30 STEM Cu300Pグリッド仕様 20枚  要見積品
#10-1038 クリアフィルム MMA-C10 STEM Cu100μグリッド仕様 20枚 要見積品
TEM観察試料の支持に利用するアクリル薄膜(膜厚:30〜40nm)です。 補強のため厚さ10〜15nmのカーボン蒸着が施してあります。 アクリルフィルムは、コロジオンやフォルムバールよりも密度が小さく部分的なムラが生じにくいため、TEM観察時の像コントラストが高く、サンプルがよりクリアに見えます。 STEM Cu100Pグリッド上に支持されていますので、Cu150P上に支持しクリアフィルムと比較して像ドリフトがより小さく高倍率での観察に適します。 加速電圧75〜200kVのTEM観察用です。

#10-1039 クリアフィルム MMA-M15 STEM Mo150Pグリッド仕様 20枚 要見積品
TEM観察試料の支持に利用するアクリル薄膜(膜厚:30〜40nm)です。 補強のため厚さ10〜15nmのカーボン蒸着が施してあります。 アクリルフィルムは、コロジオンやフォルムバールよりも密度が小さく部分的なムラが生じにくいため、TEM観察時の像コントラストが高く、サンプルがよりクリアに見えます。 STEM Mo150Pグリッド上に支持されていますので元素分析にも適していますが、孔径が大きいので、使用可能な最高倍率は若干低くなります。 加速電圧75〜200kVのTEM観察用です。
#10-1040 クリアフィルム MMA-M10 STEM Mo100Pグリッド仕様 20枚 要見積品
TEM観察試料の支持に利用するアクリル薄膜(膜厚:30〜40nm)です。 補強のため厚さ10〜15nmのカーボン蒸着が施してあります。 アクリルフィルムは、コロジオンやフォルムバールよりも密度が小さく部分的なムラが生じにくいため、TEM観察時の像コントラストが高く、サンプルがよりクリアに見えます。 STEM Mo100Pグリッド上に支持されていますので、Mo150Pグリッドと比較しますと像ドリフトがより少なく高倍率での観察に適します。 又、下地がモリブデングリッドですので元素分析にも適しています。 加速電圧75〜200kVのTEM観察用です。

特注品被膜付グリッドメッシュ

上記既存在庫商品の他に特注商品も承ります。 下地となる下記のグリッドはインチ計算による通常のメッシュです。 価格は種類ににより、全て異なりますので、お問い合わせください。

製品名 100メッシュ 150メッシュ 200メッシュ 300メッシュ 400メッシュ

マイクログリッドNS Cu Mo Ni Cu Mo Ni Cu Mo Ni Cu Ni Cu Ni 50枚
Au Au Au Au Au 20枚
マイクログリッドNP Cu Mo Ni Cu Mo Ni Cu Mo Ni Cu Ni Cu Ni 50枚
Au Au Au Au Au 20枚
コロジオンCOL Cu Mo Ni Cu Mo Ni Cu Mo Ni Cu Ni Cu Ni 50枚
Au Al Au Au Au Au 20枚
フォルムバールPVF Cu Mo Ni Cu Mo Ni Cu Mo Ni Cu Ni Cu Ni 50枚
Au Al Au Au Au Au 20枚
エラスチックカーボン Cu Mo Ni Cu Mo Ni Cu Mo Ni Cu Ni Cu Ni 50枚
Au Au Au Au Au 20枚
ハイレゾカーボン Cu Mo Ni Cu Mo Ni Cu Ni Cu Ni 50枚
Au Au Au Au 20枚
ウルトラカーボン Cu Mo Ni Cu Mo Ni Cu Ni Cu Ni 50枚
Au Au Au Au 20枚
ブチラールPVB  Cu Mo Ni Cu Mo Ni Cu Mo Ni Cu Ni Cu Ni 50枚
Au Au Au Au Au 20枚

※記号略語 Cu: 銅 Mo: モリブデン Ni: ニッケル Au: 金

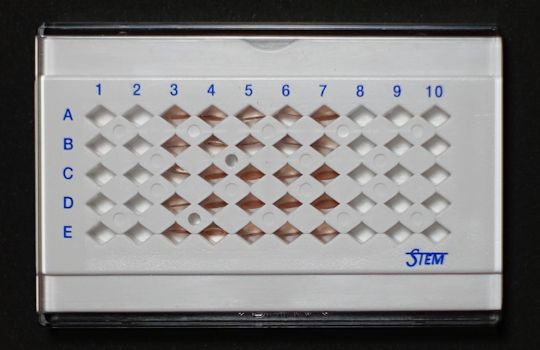

ご注意:上記被膜付きグリッドは全て、下記のグリッドホルダーに保管して出荷しております。 1〜10番までの数字方向に向かって上側に被膜が載せてありますので、表側、裏側ご確認の上ご使用くださるようお願い致します。


このページの先頭へ

 〒101-0021東京都千代田区外神田5-3-11
 応研商事株式会社
 TEL:03(5826)8642 FAX:03(5826)8643
 URL: http://www.okenshoji.co.jp

E-mail: info@okenshoji.co.jp
