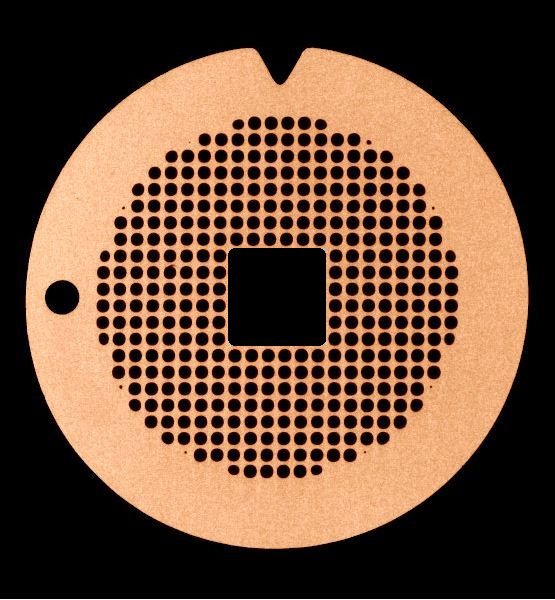

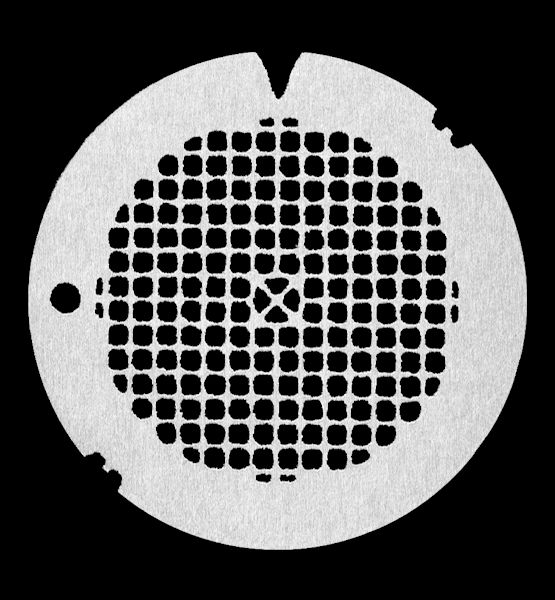

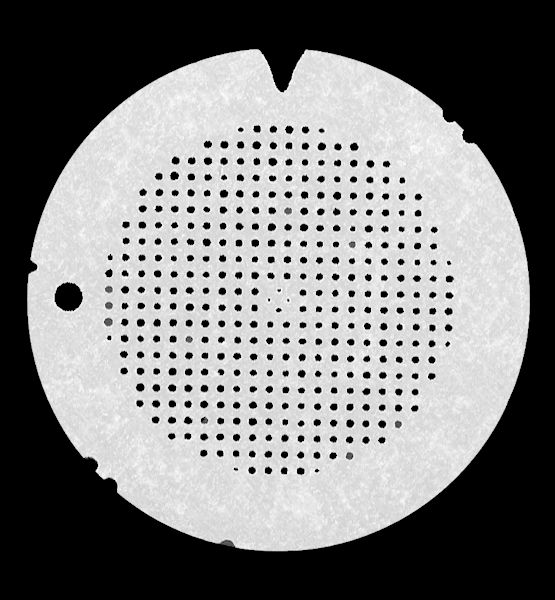

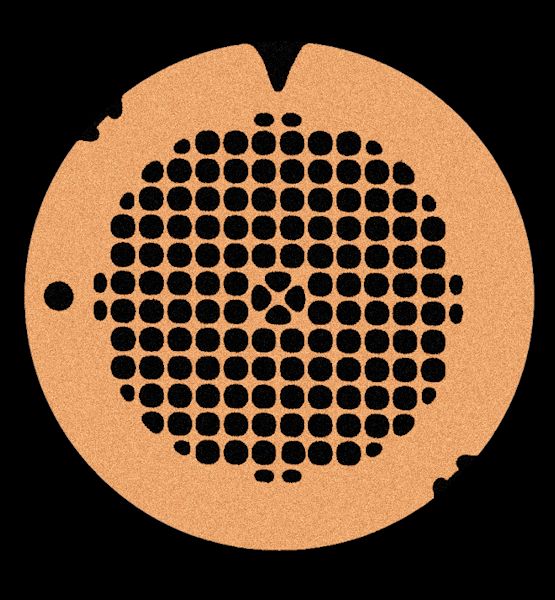

透過型電子顕微鏡用STEMミクロンピッチグリッド●グリッドの間隔が 50 75 100 150 200 300μm等の切の良い単位(MKS系)で示されていますので、観察中の試料移動距離の把握が容易です。●Vカットと丸穴が加工されていますので、グリッドの表裏確認が容易であり、支持膜やマイクログリッドの貼付面の確認に役立ちます。●Vカットと丸穴が加工されていますので、グリッド再観察時において試料ホルダーにグリッドを装填する際のグリッド方位の再現性が高まります。●Vカットと丸穴が加工されていますので、グリッドの方位を試料傾斜軸に合わせることが容易です。

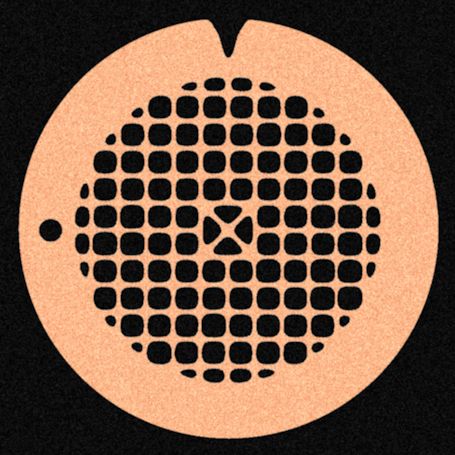

銅製ミクロンピッチグリッド銅製ミクロンピッチグリッドピッチグリッ銅製銅製ミクロンピッチグリッドド
MPG2-1001 Cu75P 厚さ:25μ
隣接孔中央間隔:75μ
340メッシュ相当 100枚 \5,000.-MGP2-1003 Cu100P 厚さ:25μ
隣接孔中央間隔:100μ

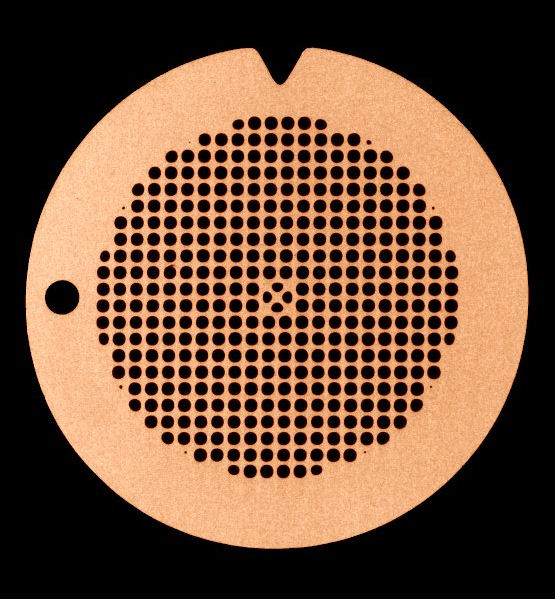

250メッシュ相当 100枚 \2,800.-MPG2-1004 Cu100P05 厚さ:25μ
隣接孔中央間隔:100μ
250メッシュ相当 100枚 \8,000.-MPG2-1006 Cu130P 厚さ:30μ
隣接孔中央間隔:130μ
200メッシュ相当 100枚 \4,000.-MPG2-1008 Cu150P 厚さ:30μ
隣接孔中央間隔:150μ
170メッシュ相当 100枚 \2,800.-MGP2-1009 Cu170P 厚さ:30μ
隣接孔中央間隔:170μ
150メッシュ相当 100枚 \4,000.-NPG2-1011 Cu200P 厚さ:30μ
隣接孔中央間隔:200μ
130メッシュ相当 100枚 \5,000.-MPG2-1013 Cu300P 厚さ:30μ
隣接孔中央間隔:300μ
85メッシュ相当 100枚 \5,000.-MPG2-1015 Cu500P 厚さ:30μ
隣接孔中央間隔:500μ

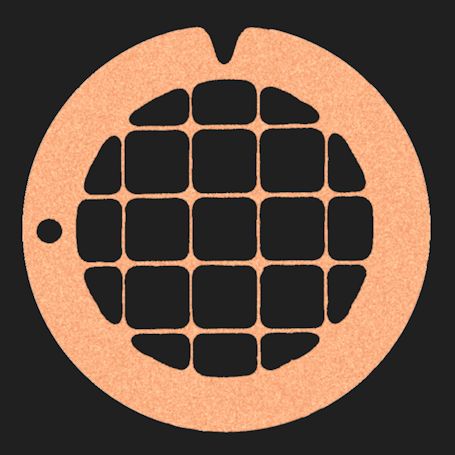

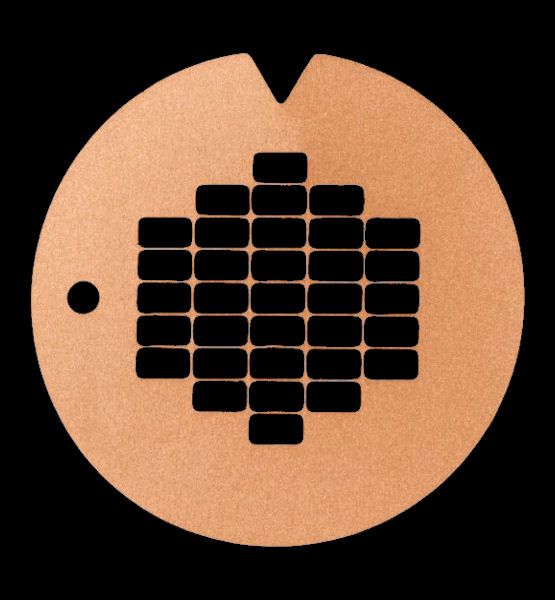

50メッシュ相当 100枚 \5,000.-MPG2-1017 Cu2035 厚さ:30μ

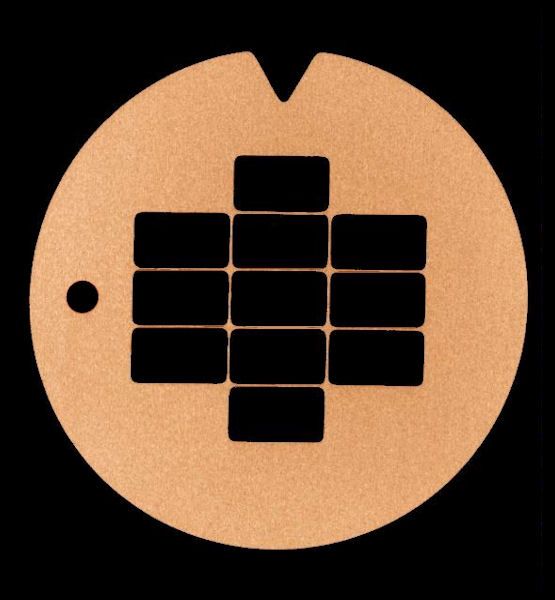

200μm×350μm 100枚 \5,000.-MPG2-1019 Cu-3560 厚さ:30μ

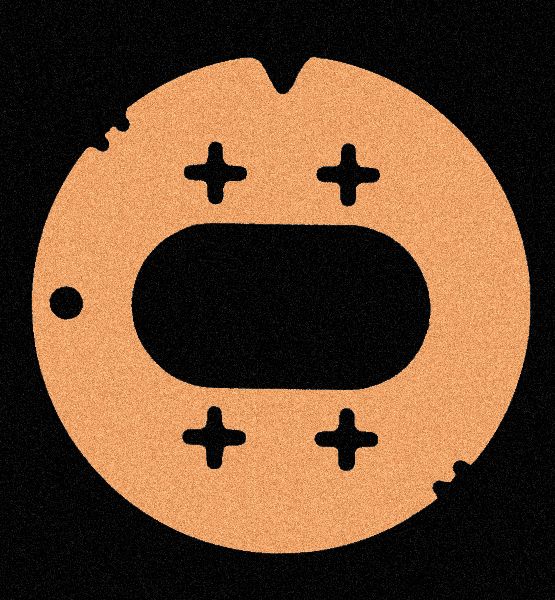

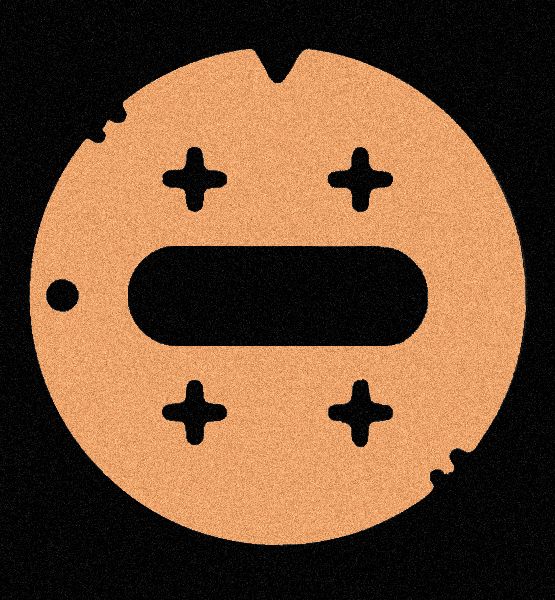

350μm×600μm 100枚 ¥5,000.-MPG2-1021 シングルスロット
600μm×1800μm 100枚 \6,000.-MPG2-1023 シングルスロット 厚さ:30μ
1000μm×1800μm 100枚 \6,000.-

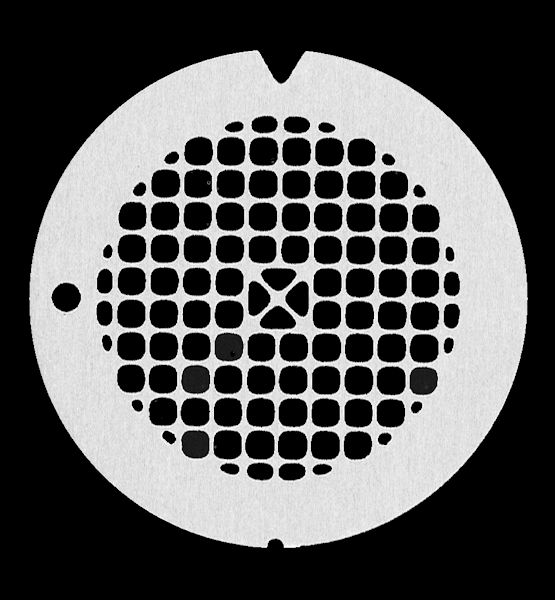

モリブデン製ミクロンピッチグリッド
MPG2-2001 Mo50P モリブデン
厚さ:10μ 隣接孔中央間隔:50μ
500メッシュ相当 30枚 ¥24,000.-MGP2-2003 Mo100P モリブデン
厚さ:10μ 隣接孔中央間隔:100μ
250メッシュ相当 30枚 ¥11,000.-MGP2-2005 Mo150P モリブデン
厚さ:10μ 隣接孔中央間隔:150μ
170メッシュ相当:30枚 ¥12,000.-
MPG2-3001 Ti100P チタニウム
厚さ:20μ 隣接孔中央間隔:100μ

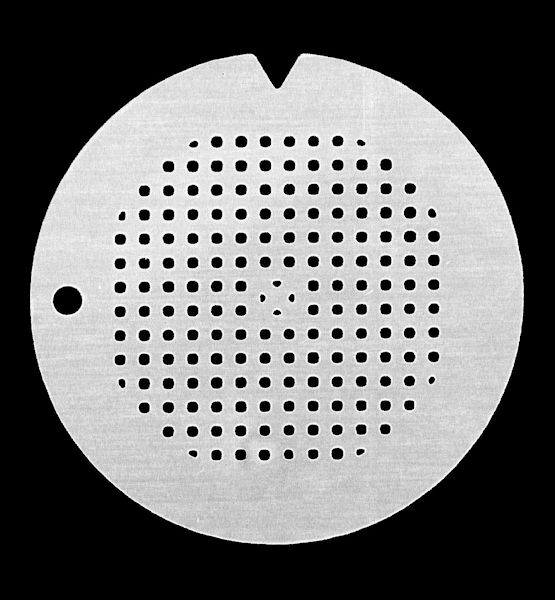

250メッシュ相当 30枚 ¥40,000MGP2-3003 TI150P チタニウム
厚さ:20μ 隣接孔中央間隔 150μ
170メッシュ相当 30枚 ¥40,000.-MGP2-3005 Ti200P チタニウム
厚さ:20μ 隣接孔中央間隔:200μ
130メッシュ相当 30枚 ¥40,000.-
ニッケル製ミクニッケル製ミクロンピッチグリッドミクロンピッチグリッドロンピッチグリッドこのページの先頭へ
MPG2-4001 Ni100P ニッケル
厚さ:20μ 隣接孔中央間隔:100μ
250メッシュ相当 30枚 ¥17,000.-MPG2-4003 Ni150P ニッケル
厚さ:20μ 隣接孔中央間隔:150μ
170メッシュ相当 30枚 ¥17,000.-

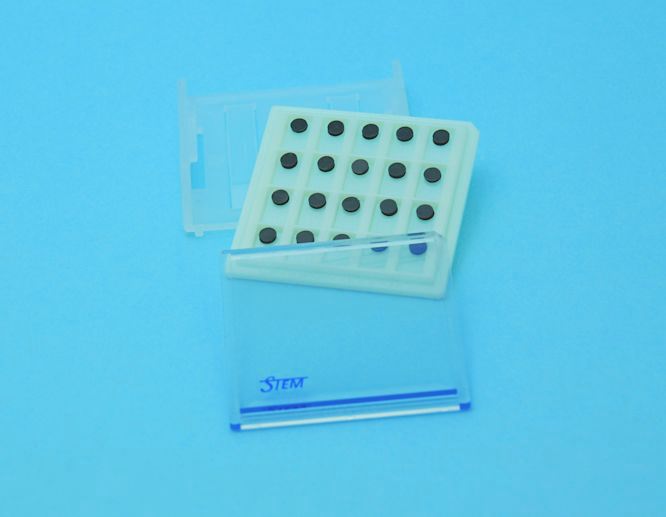

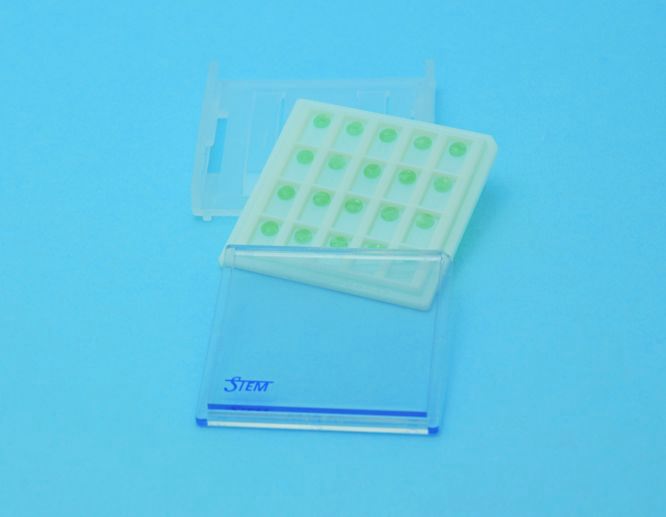

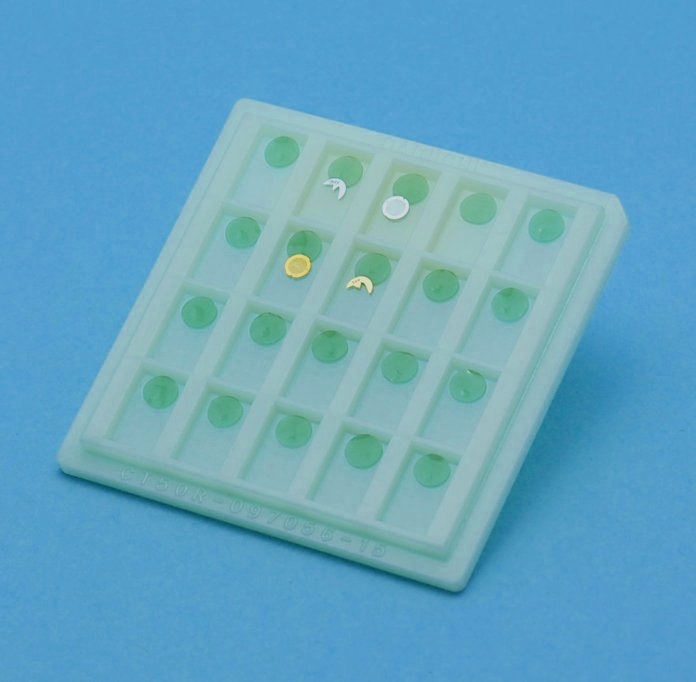

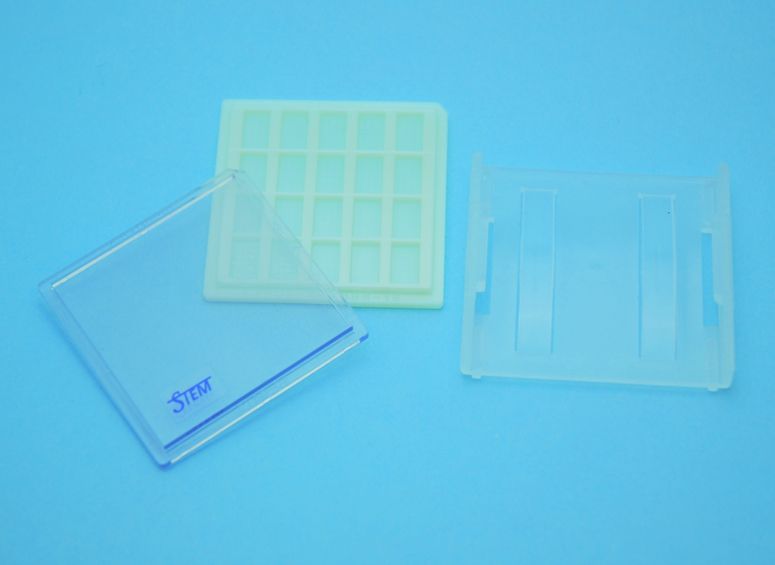

【新発売商品】 FIBグリッド保存ケース#11-1501 FIBグリッド保存ケース(Green) 2個入 \12,000.-●FIBグリッドをポケット内に平置きするタイプの保存ケースです。●各ポケットには低粘着性のシリコーンマット(緑色、4mmφ)が敷かれていますので、観察試料支持部を浮かせて保管することが出来ます。

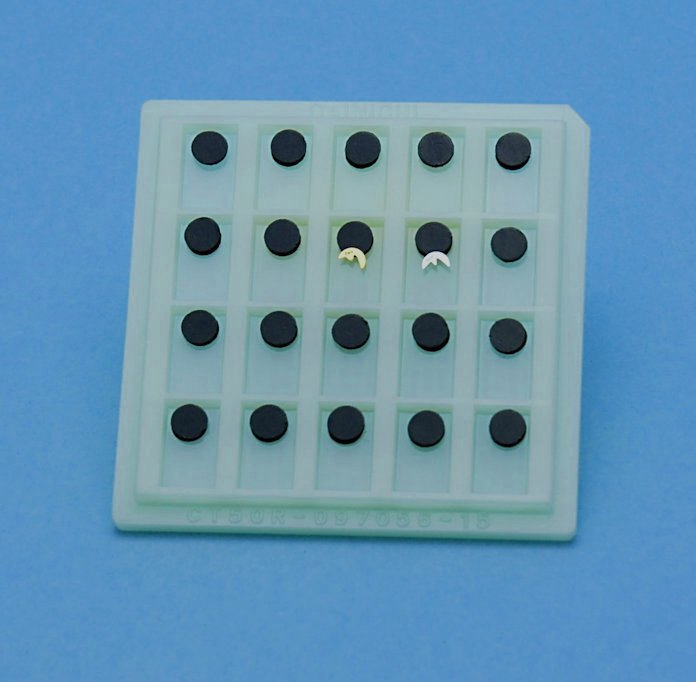

#11-1502 FIBグリッド保存ケース (Black) 2個入 \13,000.-●FIBグリッドをポケット内に平置きするタイプの保存ケースです。●各ポケットには低粘着性の導電性のシリコーンマット(黒色、4mmφ)が敷かれていますので、観察試料部を浮かせて保管することが出来ます。

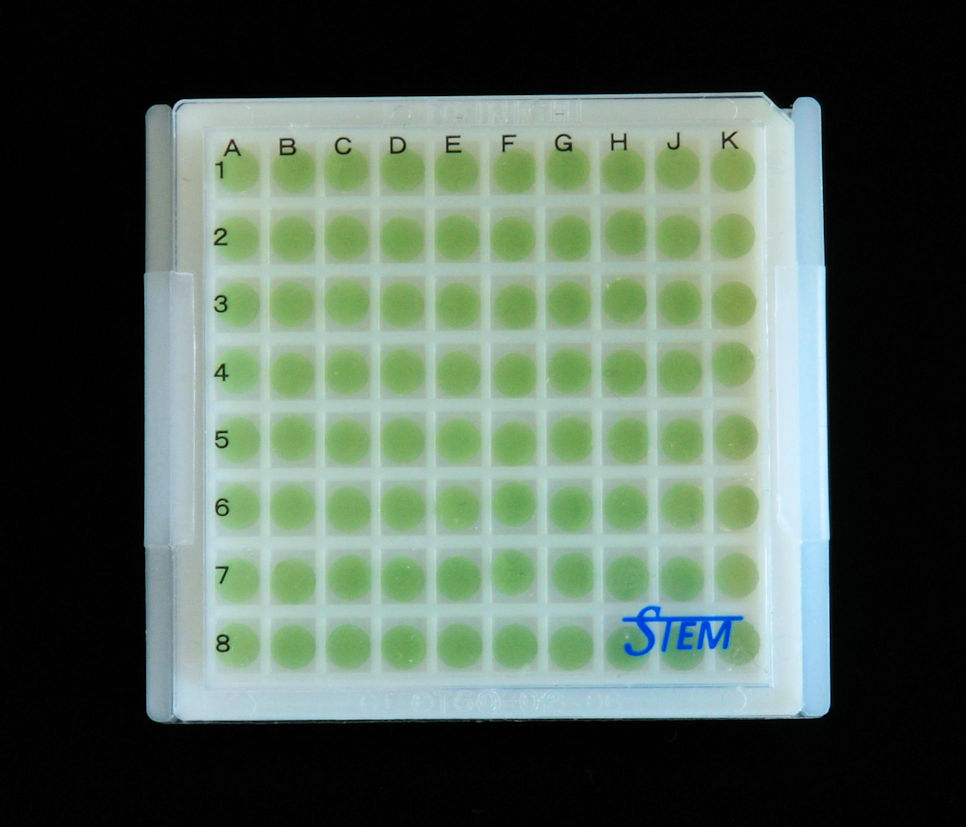

#11-1503 FIBグリッド保存ケース (Clear) 3個入 ¥8,000.-●FIBグリッドをポケット内に平置きするタイプの保存ケースです。●低粘着性シリコーンマットは敷かれておりません。#15-1504 FIBグリッド保存ケース(Green)80ポケット \29,000.-●FIBグリッドをポケット内に平置きするタイプの保存ケースです。●各ポケットには低粘着性のシリコーンマット(緑色、3.6mmφ)が敷かれていますので、観察試料部を浮かせて保管することが出来ます。●ケース蓋に縦横のアドレスが表示されています。
カタログ番号 全体外寸(mm)
(L×W×H)ポケット数
サイズ(mm)
L×W×H低粘着マットタイプ
(色・厚さ)販売単位
(価格)#11-1501 56×51×11mm 20ポケット
(10×5.5×1.5mm)シリコーン
(緑色、0.3mm)2個セット
\12,000.-#11-1502 56×51×11mm 20ポケット
(10×5.5×1.5mm)導電シリコーン
(黒色、1mm)2個セット
\13,000.-#11-1503 56×51×11mm 20ポケット
(4.4×3.6×0.6mm)無し
(ノーマット)3個セット
\8,000.-#11-1504 56×51mm×11mm 80ポケット
(4.4×3.6×0.6mm)シリコーン
(緑色、0.3mm)\29,000.-

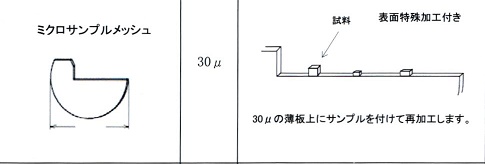

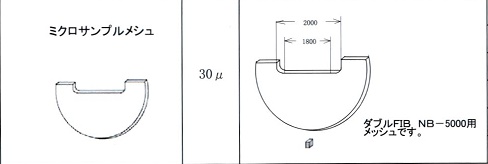

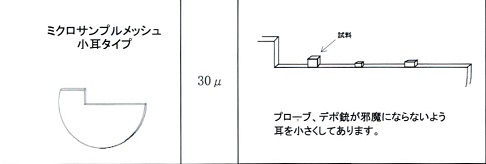

FIB(集束イオンビーム装置)用メッシュ 試料設置面が3ミクロン厚で製作されたミクロブリッジメッシュ・表面特殊加工したフラットなミクロンサンプルメッシュ等。
B

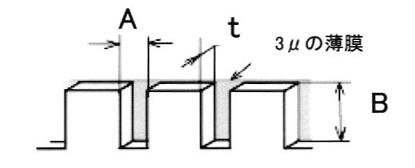

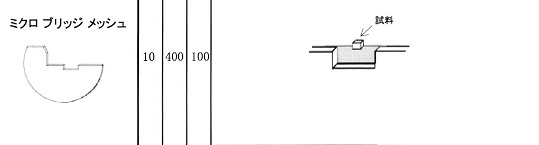

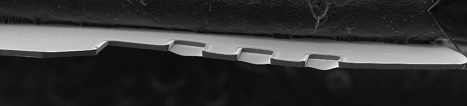

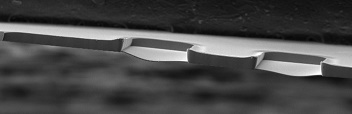

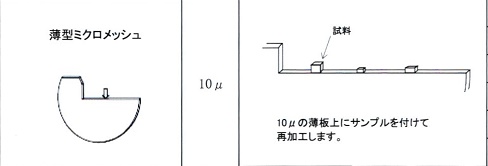

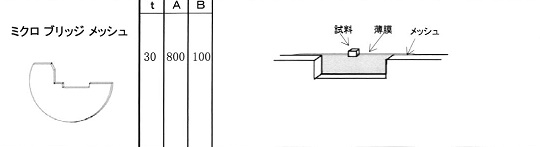

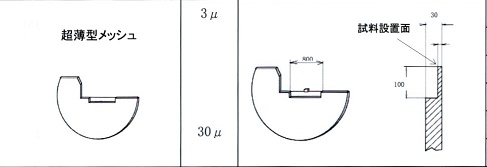

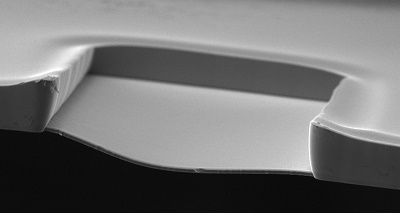

本体と試料接地面が3μの薄膜を一体化して製作されたミクロブリッジメッシュの画像です。 ッシュ、FIB用グリッド、FIB用特殊メッシュと様々呼び名があります。 ここに紹介いたしますのは、高額商品となりますがい

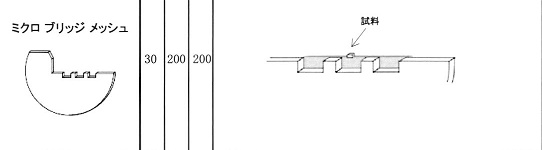

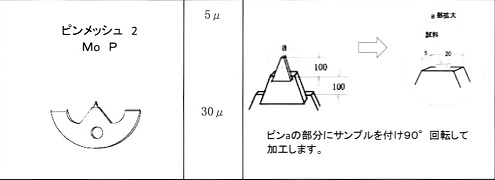

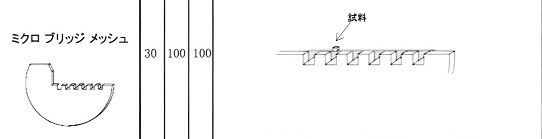

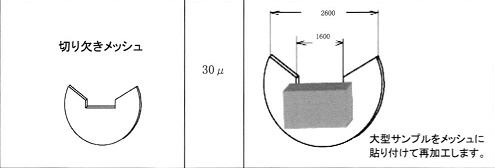

名称 (試料セットのイメージで数字はμm単位です。) カタログ番号 材質 枚数 価格 G-0312 Cu 10 \42,000.- G-0313 Ni 10 \42,000.- G-0322 Cu 10 \48.000.- G-0323 Ni 10 \45,600.- G-0332 Cu 10 \48,000.- G-0333 Ni 10 \45,600.- G-0342 Cu 10 \48,000.- G-0343 Ni 10 \45,600.- G-0352 Cu 10 \48,000.- G-0353 Ni 10 \45,600.- 名称 (試料セットのイメージで数字はμm単位です。) カタログ番号 材質 枚数 価格 G-101 Mo 10 \24,000.- G-102 Cu 10 \24,000.- G-103 Ni 10 \24,000.- G-104 Ti 10 \24,000.- G-105 W 10 \30,000.- G-106 Ag 10 \24,000.- G-110 Mo 10 \30,000.- G-111 Cu 10 \30,000.- G-112 Ni 10 \30,000.- G121 Cu 10 \42,000.- G122 Ni 10 \36,000.- G-130 Mo 10 \36,000.- G-131 Cu 10 \36,000.- G-132 Ni 10 \36,000.- G-133 Ti 10 \36,000.- G-134 W 10 \42,000.- G-140 Mo 10 \24,000.- G-141 Cu 10 \24,000.- G-142 Ni 10 \24,000.- G-143 Ti 10 \24,000.- G-144 W 10 \30,000.- G-180 Mo 10 \42,000.- G-181 Cu 10 \42,000.- G-182 Ni 10 \42,000.- G-160 Mo 10 \30,000.- G-161 Cu 10 \28,800.- G-162 Ni 10 \27,600.- G-170 Cu 10 \42,000.- G-171 Ni 10 \40,800.- G-180 Mo 70 \30,000.-
『新発売商品』#10-9999 TEM電子顕微鏡用グラフェン支持膜 4枚 1組 参考価格\59,000.-(ご相談ください。)
単層グラフェンは、CVDによって成長し、Quantifoil TEMグリッド上に転送されます。 グラフェンの炭素結合距離は約0.142nm。 1原子の厚さのsp²結合炭素原子のシートで、炭素原子とその結合からできた蜂の巣のような六角形格子構造を持っています。 物理的強度に強く、カーボン支持膜より薄く導電性のある支持膜です。 結晶質の支持膜ですが、信号形成への寄与は比較的小さく、高分解能イメージング・ナノ粒子・コントラストの低い材料のイメージングに適しています。
Growth Method | CVD Synthesis |
Transfer Method | Clean transfer method |
Quality Control | Optical Microscopy & Raman Checked |
Size | 2 mm(TEM grid diameter) |
Appearance(Color) | Transparent |
Transparencey | >97% |
Coverage | >95% |
Number of graphene layers | 1 |
Thickness(theoretical) | 0.345 nm |
FET Electron Mobility on Al203 | 2,000 cm2/V.s |
FET Electron Mobility on SiO2/Si(expected) | 4,000 cm2/V.s |
Sheet Resistance | 170 Ohms/sq. |
Grain size | up to 10 μm |
SEM Image TEM Image Raman グラフェンの分子構造モデル

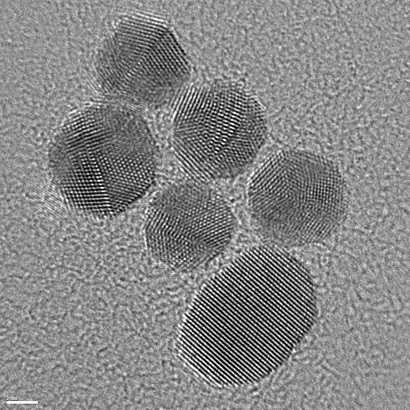

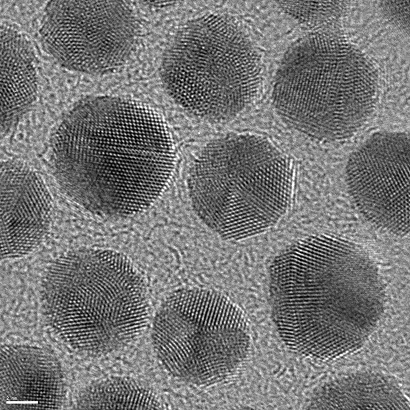

下記6点の画像は国立研究開発法人 物質・材料研究機構 国際ナノアーキテクトニクス研究拠点(WPI-MANA) 武井俊朗先生のご厚意によりご提供頂きました。 グラフェン支持膜に金単結晶(金粒子)を載せた画像です。

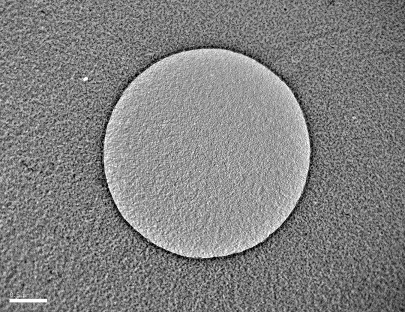

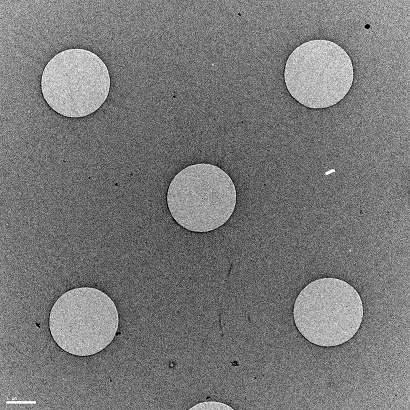

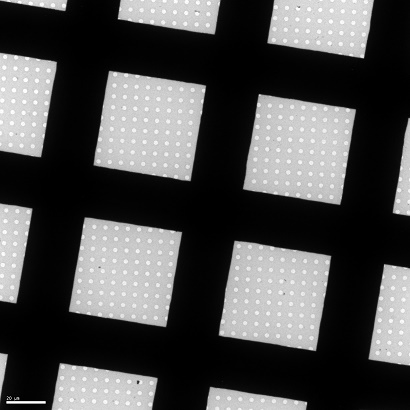

グラフェン支持膜の構造はグリッドの上に支持膜フィルムを張りホールとなっている箇所にグラフェン支持膜が存在しています。
Quantifoil R2/4 グリッド 支持膜フィルム グラフェン支持膜の輪郭 グラフェン支持膜の拡大写真

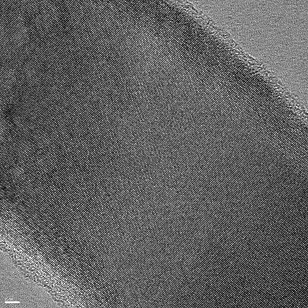

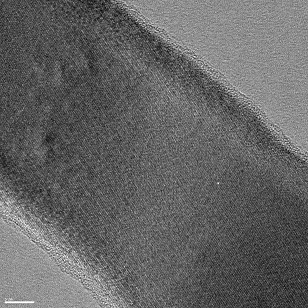

下記4点の画像も国立研究開発法人 物質・材料研究機構 国際ナノアーキテクトニクス研究拠点(WPI-MANA) 武井俊朗先生のご厚意により提供頂きました。 グラフェン支持膜にシリコンナノワイヤーを載せた観察像です。 尚、試料のご提供は同じく物質・材料研究機構 国際ナノアーキテクトニクス研究拠点(WPI-MANA) 深田直樹先生からのご厚意です。
