FIB用（集束イオンビーム装置）用グリッド・切欠メッシュ

□　トップページへ

【新発売商品】　FIB特殊メッシュ従来の商品と比較して精度の高い、高品質FIB特殊メッシュをご紹介いたします。　常備在庫品として用意しておりますので、是非お試しくださるようお願い致します。　ミクロブリッジメッシュは本体と薄膜部が一体となって製作されています。　最も薄い3μの薄膜です。

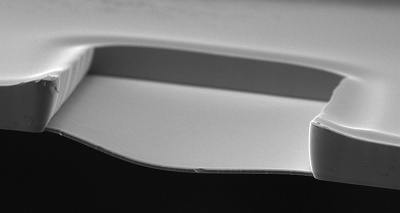

G-0332　ミクロブリッジメッシュ　CuのSEM画像です。  試料接地面が3μの薄膜で一体化製作されています。

 名称　（試料セットのイメージで数字はμm単位です。）  カタログ番号  材質  枚数 価格
    G-0312 Cu  10  \42,000.-
G-0313  Ni  10  \42,000.-


    G-0322  Cu  10  \48.000.-
G-0323  Ni  10  \45,600.-


   G-0332  Cu  10  \48,000.-
G-0333  Ni  10  \45,600.-


    G-0342  Cu 10  \48,000.-
G-0343  Ni  10  \45,600.-


    G-0352  Cu 10  \48,000.-
G-0353  Ni  10  \45,600.-


 名称　（試料セットのイメージで数字はμm単位です。）  カタログ番号 材質  枚数   価格
      G-101  Mo  10  \24,000.-
G-102  Cu  10  \24,000.-
G-103  Ni  10  \24,000.-
G-104  Ti  10  \24,000.-
G-105  W  10  中止品
G-106  Ag  10  \24,000.-
      G-110  Mo  10  \30,000.-
G-111 Cu  10  \30,000.-
G-112  Ni  10  \30,000.-



      G121 Cu  10  \42,000.-
G122 Ni  10  \36,000.-




      G-130  Mo  10  \36,000.-
G-131  Cu  10  \36,000.-
G-132  Ni  10  \36,000.-
G-133  Ti  10  中止品
G-134  W  10  中止品

      G-140  Mo  10  \24,000.-
G-141  Cu  10  \24,000.-
G-142  Ni  10 \24,000.-
G-143  Ti  10  中止品
G-144  W  10  中止品

      G-180  Mo  10  \84,000.-
G-181  Cu  10  \84,000.-
G-182  Ni  10  \84,000.-



      G-160  Mo  10 \60,000.-
G-161  Cu  10  \57,600.-
G-162  Ni  10  \55,200.-



      G-170  Cu  10  \84,000.-
G-171  Ni  10  \81,600.-




      G-190  Mo  70  \30,000.-





【新発売商品】　FIBグリッド保存ケース
【概要】
●半月タイプや3mmφのTEM/STEM観察用FIB試料グリッドを保存するための収納ケースです。　本体、蓋、クリップで構成されます。　本体に掘られたポケット内にグリッドを個別に格納することが出来ます。
●20ポケットの製品は、確実なグリッドホールディングと容易なピックアップを可能にするために、ポケット内に低粘着マットを敷きました。
●80ポケットの製品（マット無し）は、ポケット深さが浅い（0.6mm）ためグリッド出し入れ操作が容易です。
 カタログ番号 全体外寸(mm)
（L×W×H） 		 ポケット数
サイズ(mm）
L×W×H		 低粘着マットタイプ
（色・厚さ） 		 販売単位
（価格）
#11-1501 56×51×11mm 20ポケット
(10×5.5×1.5) 		 シリコーン
（緑色、0.3mm） 		 2個セット
\9,000.-
#11-1502 56×51×11mm   20ポケット
（10×5.5×1.5）		 導電シリコーン
（黒色、1mm) 		 2個セット
\9,500.-
#11-1503 56×51×11mm   80ポケット
4.4×3.6×0.6 		 無し
(ノーマット) 		 3個セット
\6,000.-
#11-1501(左）#11-1502（中）#11-1503（右） #11-1502：クリップ/本体/蓋  グリッド保持状態

【特徴】
●本体と蓋には帯電防止ABS樹脂が使われています。
●シリコーンタイプと導電シリコーンタイプの低粘着マットを用意いたしました。
●低粘着マットはFIBで加工した試料を支持したグリッドを安全・確実に保持します。
【新発売商品】　
●3種類の型式には、全体の板厚が均一なグリッドと、板厚がより厚く試料作製時のハンドリングが容易な2段構造のグリッドの2種類をご用意いたしました。
●L型、U型のグリッドには、試料接地面がフラットなFタイプとピラー状のPタイプの2種類があります。　TEM観察中の試料接地位置確認に有効なマークがくり抜かれています。　試料接地面はグリッドの中心を通るラインに一致しています。
●Λ型は互いに垂直な2方向からの試料加工が可能です。　試料接地面はグリッドの中心に一致しています。　試料接地部の頂角が６０°（Nタイプ）と45°（Hタイプ）の2種類があります。
●種類が多いため常備在庫品ではない商品があります。　納期が40日程度要するものがありますので、お問い合わせください。


　　　　　　　　　　　 　 日立 FIB 向け FIBグリッドの発売を開始します。　　　　　　　　　　　-

カタログ番号 品名
(日立FIB 従来機種向け)
3㎜φの縦中心が上方へ0.3～0.4㎜ほど
ずれています。

 材質・先端厚/板厚（μm）  備考  枚数  価格
#11-1101  FIBグリッドU型フラットタイプ　OUF3Cu30  Cu　30/30μ ・全面同一厚
・フラットタイプ
・文字、記号、丸穴：貫通   		 50枚 \31,000.-
#11-1102 FIBグリッドU型フラットタイプ　OUF3Ti20  Ti　30/30μ  50枚 中止品
#11-1104 FIBグリッドU型フラットタイプ　OUF3Mo20  Mo　20/20μ  50枚 \40,000.-
カタログ番号 品名
(日立FIB 新型機種向け)
縦中心が 3㎜φ中心


 材質・先端厚/板厚（μm）  備考  枚数 価格
#11-1105 FIBグリッドU型フラットタイプ　OUF5Cu30  Cu　30/30μ ・全面同一厚
・フラットタイプ
・文字、記号、丸穴：貫通   		 50枚 \32,500.-
#11-1106 FIBグリッドU型フラットタイプ　OUF5Ti20 Ti　 20/20μ 50枚 \56,000.-
#11-1107 FIBグリッドU型フラットタイプ　OUF5Ni30 Ni　30/30μ 50枚 \36,000.-
#11-1108 FIBグリッドU型フラットタイプ　OUF5Mo20 Mo　20/20μ 50枚 \41,500.-
 カタログ番号 品名
(日立FIB 従来機種向け)
3㎜φの縦中心が上方へ0.3～0.4㎜ほど
ずれています。

  材質・先端厚/板厚（μm）   備考 枚数 価格
 #11-1109  FIBグリッドU型ピラータイプ　OUP3Cu30  Cu　30/30μ ・全面同一厚
・ピラータイプ
・文字、記号、丸穴：貫通   		  50枚  中止品
 #11-1110  FIBグリッドU型ピラータイプ　OUP3Ti20   Ti　　30/30μ  50枚 中止品
 #11-1111  FIBグリッドU型ピラータイプ　OUP3Ni30   Ni　30/30μ  50枚 中止品
 #11-1112  FIBグリッドU型ピラータイプ　OUP3Mo20   Mo　20/20μ  50枚  \41,000.-
   品名
　(日立FIB 新型機種向け)
縦中心が 3㎜φ中心

  材質・先端厚/板厚（μm）   備考  枚数 価格
 #11-1113  FIBグリッドU型ピラータイプ　OUP5Cu30   Cu　30/30μ ・全面同一厚
・ピラータイプ
・文字、記号、丸穴：貫通		  50枚  \33,000.-
 #11-1114  FIBグリッドU型フラットタイプ　OUP5Ti20  Ti　20/20μ  50枚  \58,000.-
 #11-1115  FIBグリッドU型フラットタイプ　OUP5Ni20  Ni　20/20μ  50枚  \45,500.-
 #11-1116  FIBグリッドU型フラットタイプ　OUP5Mo20  Mo　20/20μ  50枚  \42,000.-
   品名　Λ型グリッド
(日立FIB 従来機種向け)
3㎜φの縦中心が上方へ0.3～0.4㎜ほど
ずれています。
  材質・先端厚/板厚（μm）  備考  枚数  価格

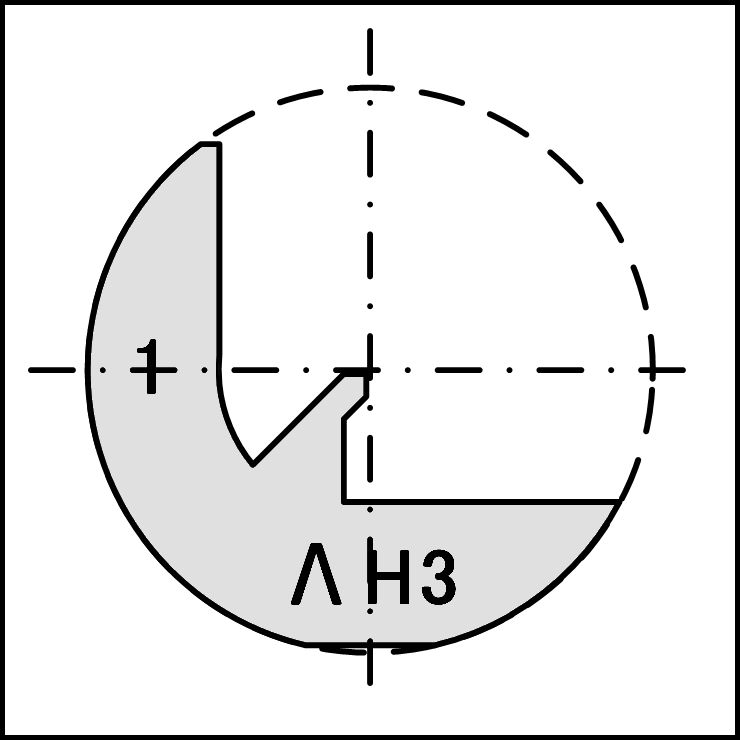

 #11-9999 FIBグリッドΛ型45°タイプ　OΛH3Cu30   Cu　30/30μ  ・全面同一厚
・ピラータイプ
・文字、記号、丸穴：貫通 		  50枚  \42,000.-
 #11-9999  FIBグリッドΛ型45°タイプ　OΛH3Mo20   Mo　20/20μ 50枚  \54,000.-

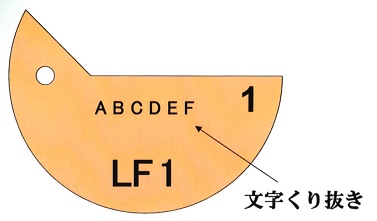

FIBグリッドL型フラット1タイプ
カタログ番号 品名  材質・先端厚/板厚（μm）  備考  枚数  価格
#11-1008  FIBグリッドL型フラットタイプ　OLF１Cu30  Cu　30/30μ ・全面同一厚
・文字、記号、丸穴：貫通    		 50枚 \26,000.-
#11-1009 FIBグリッドL型フラットタイプ　OFL1Ti20  Ti　20/20μ 50枚 中止品
#11-1010  FIBグリッドL型フラットタイプ　OLF1Mo15  Mo　15/15μ  50枚 \34,000.-
#11-1011  FIBグリッドL型フラットタイプ　OLF1Mo20  Mo　20/20μ  50枚 \33,500.-
#11-9999 FIBグリッドL型フラットタイプ　OLF1Nい20 Ni　20/20μ   50枚  \29,000.-

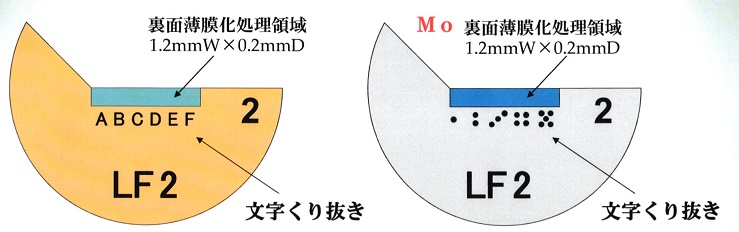

FIBグリッドL型フラット2タイプ
カタログ番号 品名  材質・先端厚/板厚（μm）  備考  枚数   価格
#11-1012 FIBグリッドL型フラット2タイプ　OLF2Cu20/50 Cu　20/50μ ・先端薄板加工領域
1.2mmW×0.2mmD
・薄板部厚さ：15～25μm
・文字、記号：貫通 		 50枚 \29,000.-
#11-1013 FIBグリッドL型フラット2タイプ　OLF2Ti20/50 Ti　20/50μ  50枚 \50,500.-
#11-1014 FIBグリッドL型フラット2タイプ　OLF2Mo20/30  Mo　20/30μ  50枚 \37,000.-
FIBグリッドL型フラットピラー1タイプ
カタログ番号 品名  材質・先端厚/板厚（μm）  備考  枚数  価格

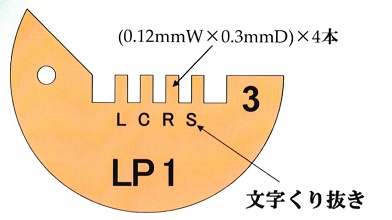

#11-1015 FIBグリッドL型フラットピラー1タイプ　OLP1Cu30  Cu　30/30μ ・全面同一厚
・文字、記号、丸穴：貫通
・ピラー形状（本数）
0.12W×0.3D(4)  		 50枚 \27,000.-
#11-1016 FIBグリッドL型フラットピラー1タイプ　OLP1Ti20 Ti　20/20μ  50枚 中止品
#11-1017 FIBグリッドL型フラットピラー1タイプ　OLP1Mo15 Mo　15/15μ 50枚 \35,000.-
#11-1018  FIBグリッドL型フラットピラー1タイプ　OLP1Mo20 Mo　20/20μ  50枚 \34,500.-

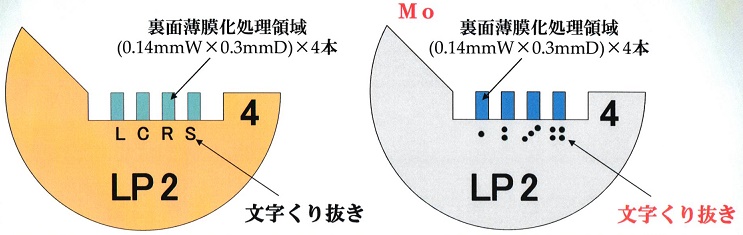

FIBグリッドL型フラットピラー2タイプ
カタログ番号 品名  材質・先端厚/板厚（μm）  備考  枚数  価格
#11-1019 FIBグリッドL型フラットピラー2タイプ　OLP2Cu20/50 Cu　20/50μ ・ピラー形状（本数）
1.4W×0.3D(4)
・ピラー部厚さ
15～25μm
・文字、記号：貫通  		 50枚 \30,000.-
#11-1020 FIBグリッドL型フラットピラー2タイプ　OLP2Ti20/50 Ti　20/50μ 50枚 \52,000.-
#11-1021 FIBグリッドL型フラットピラー2タイプ　OLP2Mo20/30  Mo　20/30μ 50枚 \38,000.-
FIBグリッドU型フラット1タイプ
カタログ番号 品名  材質・先端厚/板厚（μm）  備考  枚数  価格

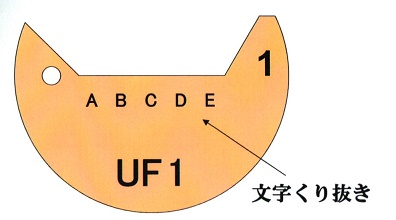

#11-1022 FIBグリッドU型フラット1タイプ　OUF1Cu30 Cu　30/30μ ・全面同一厚
・文字、記号、丸穴：貫通   		 50枚 \27,000.-
#11-1023 FIBグリッドU型フラット1タイプ　OUF1Ti 20 Ti　20/20μ  50枚 中止品
#11-1024 FIBグリッドU型フラット1タイプ　OUF1Mo15 Mo　15/15μ  50枚 \35,000.-
#11-1025 FIBグリッドU型フラット1タイプ　OUF1Mo20  Mo　20/20μ  50枚 \34,500.-
FIBグリッドU型フラット2タイプ
カタログ番号 品名  材質・先端厚/板厚（μm）  備考  枚数  価格

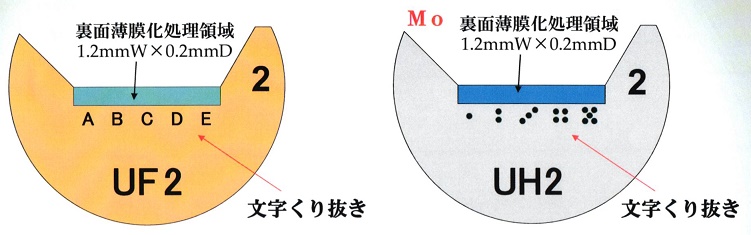

#11-1026 FIBグリッドU型フラット2タイプ　OUF2Cu20/50  Cu　20/50μ  ・先端加工領域
1.2W×0.2D
・薄板部厚さ
15～25μm
文字、記号；貫通  		 50枚 \30,000.-
#11-1027 FIBグリッドU型フラット2タイプ　OUF2Ti20/50 Ti　20/50μ 50枚 \52,000.-
#11-1028  FIBグリッドU型フラット2タイプ　OUF2Mo20/30
(品名を OUF2--- に戻しました。） 		 Mo　20/30μ 50枚 \38,000.-

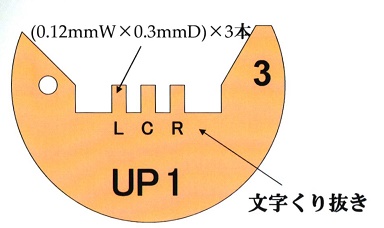

FIBグリッドU型ピラー１タイプ
カタログ番号 品名  材質・先端厚/板厚（μm）   備考  枚数  価格
#11-1029 FIBグリッドU型ピラー1タイプ　OUP1Cu30 Cu　30/30μ  ・全面同一厚さ
・文字、記号：貫通
・ピラー形状（本数）
0.12W×0.3D（３）
 		 50枚 \28,000.-
#11-1030 FIBグリッドU型ピラー1タイプ　OUP1Ti20 Ti　20/20μ  50枚 中止品
#11-1031 FIBグリッドU型ピラー1タイプ　OUP1Mo15  Mo　15/15μ  50枚 中止品
#11-1032 FIBグリッドU型ピラー1タイプ　OUP1Mo20  Mo　20/20μ  50枚 \36,000.-
FIBグリッドU型ピラー2タイプ
カタログ番号 品名  材質・先端厚/板厚（μm）   備考  枚数  価格

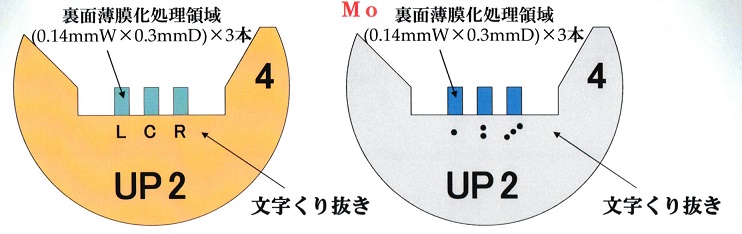

#11-1033 FIBグリッドU型ピラー2タイプ　OUP2Cu20/50 Cu　20/50μ  ・ピラー形状（本数）
0.14W×0.3D(3)
・ピラー部厚さ
15～25μm
・文字、記号：貫通		 50枚 \31,000.-
#11-1034 FIBグリッドU型ピラー2タイプ　OUP2Ti20/50 Ti　20/50μ  50枚 \54,000.-
#11-1035 FIBグリッドU型ピラー2タイプ　OUP2Mo20/30  Mo　20/30μ  50枚 \40,000.-

FIBグリッド　Λ型(試料取り付け部)
FIBグリッド　Λ型先端60°タイプ
カタログ番号 品名  材質・先端厚板（μm） 備考  枚数  価格
#11-1036 FIBグリッドΛ型60°タイプ　OΛN1Cu30 Cu　30/30μ ・全面同一厚さ
・文字、記号：貫通
・2方向からの加工可
 		 50枚 \38,000.-
#11-1037 FIBグリッドΛ型60°タイプ　OΛN1Ti20 Ti　20/20μ 50枚 中止品
#11-1038 FIBグリッドΛ型60°タイプ　OΛN1Mo15  Mo　15/15μ  50枚 中止品
#11-1039 FIBグリッドΛ型60°タイプ　OΛN1Mo20 Mo　20/20μ  50枚 \48,500.-

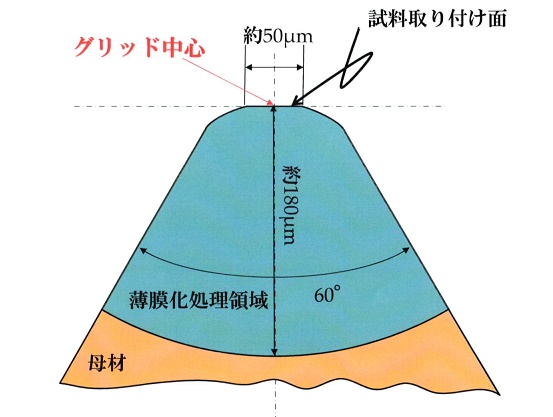

FIBグリッド　Λ型先端60°2タイプ
カタログ番号 品名  ・材質・先端厚/板厚（μm） 備考  枚数  価格

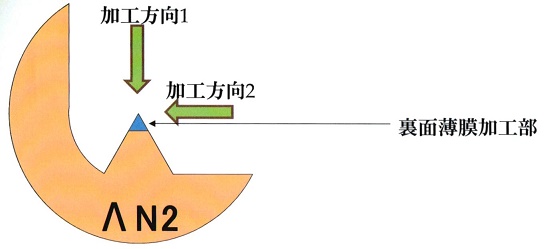

#11-1040 FIBグリッドΛ型60°タイプ　OΛN2Cu20/50 Cu　20/50μ ・Λ先端約0.2mm薄板加工
・試料部厚さ
15～25μ
・文字：貫通
・2方向からの加工が可能
 		 50枚 \45,000.-
#11-1041 FIBグリッドΛ型60°タイプ　OΛN2Ti20/50 Ti　20/50μ  50枚 中止品
#11-1042 FIBグリッドΛ型60°タイプ　OΛN2Mo20/30 Mo　20/30μ 50枚 \57,500.-
FIBグリッド　Λ型先端45°1タイプ
カタログ番号 品名  材質・材質・先端厚/板厚 （μm） 備考  枚数  価格
#11-1043 FIBグリッドΛ型45°1タイプ　OΛH1Cu30 Cu　30/30μ 全面同一厚さ
・文字：貫通
・2方向からの加工が可能
  		 50枚 \41,000.-
#11-1044 FIBグリッドΛ型45°1タイプ　OΛH1Ti20 Ti　20/20μ 50枚 中止品
#11-1045 FIBグリッドΛ型45°1タイプ　OΛH1Mo15 Mo　15/15μ  50枚 \54,000.-
#11-1046 FIBグリッドΛ型45°1タイプ　OΛH1Mo20  Mo　20/20μ  50枚 \52,500.-
FIBグリッド　Λ型先端45°2タイプ
カタログ番号 品名  材質・材質・先端厚/板厚（μm） 備考  枚数  価格

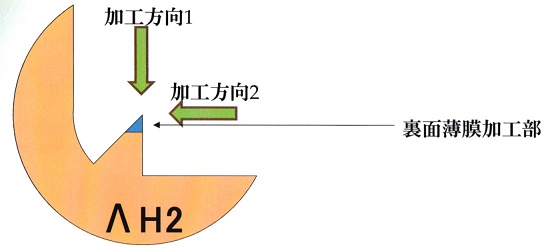

#11-1047 FIBグリッドΛ型2タイプ　OΛH2Cu20/50 Cu　20/50μ ・Λ先端約0.2mm薄板加工
・試料部厚さ
15～25μ
・文字：貫通
・2方向からの加工が可能
 		 50枚 \45,500.-
#11-1048 FIBグリッドΛ型2タイプ　OΛH2Ti20/50 Ti　20/50μ  50枚 \75,500.-
#11-1049 FIBグリッドΛ型2タイプ　OΛH2Mo20/30 Mo　20/30μ 50枚 \58,000.-






FIBグリッドΛ型G60°タイプ
カタログ番号 品名   材質・材質・先端厚/板厚（μm） 備考  枚数  価格
#11-1050 FIBグリッドΛ型G60°OΛO2Mo20/30 Mo　20/30μ ・Λ先端約0.2mm薄板加工
・薄板部厚さ：15～25μm
・文字：貫通  		 50枚  中止品

FIB関連特殊グリッド　
カタログ番号 品名  材質・材質・先端厚/板厚（μm 備考  枚数  価格

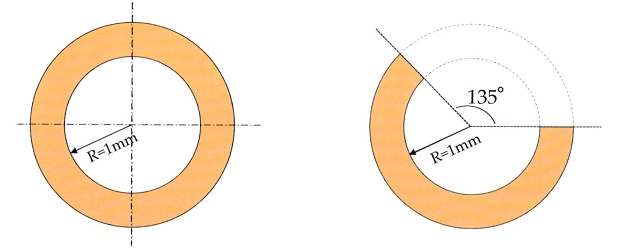

#11-1051 FIBグリッドサポートOリングタイプ
OCusHO		 Cu　50μ FIBグリッドに貼り付けて裏打ちすることで
試料ホルダーへのセットなどのハンドリングが
容易になります。
 		 50枚 \15,000.-
#11-1052 FIBグリッドサポートCリングタイプ
OMosHC		 Mo　30μ 50枚 \22,000.-
$11-1053 イオン研磨用Oリング
OMosH10		 Mo 50μ  ・イオン研磨加工用試料を貼り付けて利用します。
・穴径：　D=1.0mm
 		 50枚  \21,000.-


汎用タイプの切欠メッシュです。

#11-1001

中央切欠メッシュ　１型タイプ
  • 材質：　モリブデン
  • 厚さ：　５０ミクロン
  • 数量：　５０枚
  • 定価：　\19,800.-
#11-1002

右切欠メッシュ　２型タイプ
  • 材質：　モリブデン
  • 厚さ：　５０ミクロン
  • 数量：　５０枚
  • 定価：　\19,800.-
#11-1003

左切欠メッシュ　３型タイプ
  • 材質：　モリブデン
  • 厚さ：　５０ミクロン
  • 数量：　５０枚
  • 定価：　\19,800.-
#11-1004

平行切欠メッシュ　４型タイプ
  • 材質：　モリブデン
  • 厚さ：　５０ミクロン
  • 数量：　５０枚
  • 定価：　\19,800.-
#11-1005

変形切欠メッシュ　(FIB用)
  • 材質：　モリブデン
  • 厚さ：　５０ミクロン
  • 数量：　５０枚
  • 定価：　\19,800.-

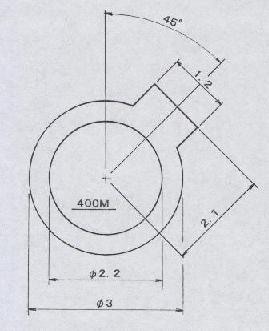

#11-1006

ハンドル切欠メッシュ
  • 材質：　銅
  • 厚さ：　２０ミクロン
  • 数量：　100枚入り
  • 定価：　\33,000.-

※円形部分は４００メッシュの
　グリットになっております。

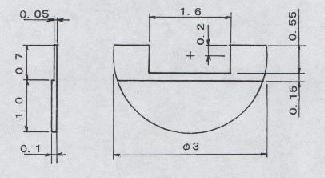

#11-1007

凹型切欠メッシュ
  • 材質：　銅
  • 厚さ：　0.1ｔ～0.05ｔ
  • 数量：　５０枚
  • 定価：　\24,000.-

※円弧部の厚さは0.1ｔです。
