Kulzer社表面転写用樹脂 Technovit 3040・転写用シリコン樹脂 Provil novo・光硬化樹脂 Technovit 2000LC


テクノビットシリーズは、短時間で硬化する常温硬化型樹脂です。 シリーズの一つである転写・型取り用テクノビットは、剥離性が良く、高精度であることから、試料の転写・型取りに最適な樹脂です。 表面の加工状態を間接的に測定したい場合、表面の状態を記録保存したい場合、石膏・プラスターによる損傷個所の雄型を作製したい場合など、様々な転写型取り用途にお使いいただけます。

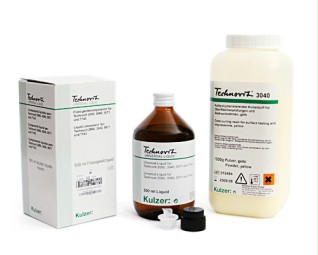

表面の間接転写樹脂 Technovit 3040 (メタクリレート樹脂)

液及び粉末の混合比を変えることにより、様々な場面でお使いいただけます。 モールドに注いで使用したり、アクセスの難しい場所(垂直面、頭上など)の転写を行うことも可能です。

パウダーとリキッドからなる2成分系樹脂です。 鋳込む形状、転写すべき試料の位置(アクセスしにくい場所、垂直な場所、裏面など)に応じて、混合比を1:1〜3:1(パウダー:リキッド)の間で調整することが可能です。 2:1の標準的な混合比の場合、約2分間は注ぐことが出来、その後30秒間はこねる事が可能です。 硬化時間は約5分です。

特徴と用途

■高い転写精度 1μm

■優れた形状安定性、試料からの剥離が容易

■混合比が可変

■接触式ゲージまたは非接触式測定法による評価が可能



作業上の注意:
■最適な転写精度を得るために、塗布面積は出来るだけ小さくしてください。 (大容量を使う場合には、数層に分けて作業してください。)
■剥離用の取っ手を作り込むことで、剥離が容易になります。
■剥離の際に変形しないように、5mm以上の厚みに塗布してください。
■アンダーカット試料には適しません。
■垂直面や裏面を転写する場合には、混合済みのTechnovit3040をポリエチレンフォイルに注ぎ、転写したい面に押し当てて下さい。
#20-1015  Kulzer社テクノビット3040セット  1,000g粉末+500cc液  \38,000.-
#20-1016 Kulzer社テクノビット3040 1,000g粉末  \22,000.-
#20-1017 Kulzer社テクノビット3040 500cc液  \16,000.-

Provil novo 転写用シリコーン プロビールノボ パテ・プロビールノボ ライト
プロビールノボは弾性を持つシリコーン樹脂で、2つのコンポーネントで構成されています。 適用方法及び弾性の違いにより、次の2種類からお選びいただけます。
  プロビールノボ パテ  プロビールノボ ライト
混合時間  45秒  45秒
可使用時間(混合開始から)  2分  2分
硬化時間(混合開始から)  4.5〜5分  4.5分
圧力をかけた時の変形  0.8〜5%  2〜5%
変形からの戻り率  99.7%  99.8%
ショア―硬化Aテスト(混合開始からの経過時間)  10分後:70  10分後:52
ショア―硬化Aテスト(混合開始からの経過時間)  1時間後:71  1時間後:52
ショア―硬化Aテスト(混合開始からの経過時間)  24時間後:71  1時間後:52
粘度タイプの転写用樹脂 プロビールノボ パテ
基材と硬化剤から構成されるシリコーン樹脂で、1:1の比率で手でこねて利用します。 こねた樹脂を手で押し付けるだけで転写が可能です。 樹脂は4.5〜5分後には剥離に十分な硬さに硬化します。 典型的な用途は、モールド工作機器産業での測定を目的とした転写です。
特徴と用途
■利用方法が簡単な偽ミスが少ない
■パテと計量スプーンが着色されており、混合ミスを防げる
■混合後すぐに利用できる
■測定プローブまたは非接触式測定器による測定が可能
■試料に残量物を残さずに除去できる
■最小限の収縮率と最大限の精度を実現できます

 66004371 プロビールノボ パテ 450ml主剤+450ml硬化剤  1×900ml  \26,000.-
自己混合型 2成分プロビールノボ ライト
プロビールノボ ライトCD2は、自己混合型カートリッジ方式の低粘度シリコーン樹脂です。

 鋳型表面及びその転写の比較画像
ロゼット模様のグラファイトを含むフェライト系灰鋳鉄
3%硝酸でエッチング
プロビールノボ ライトは幾何学的構造物の型取りに適した低粘度のシリコーン樹脂です。 ディスペンシングガン、ダブルカートリッジ、ミキシングカニューレから構成されており、ガンのレバーを引くだけで樹脂が均一に混合されます。 安全でミスのない適用が可能です。
ディスペンスガンのレバーを引くと、隣り合った2本の容器から樹脂が均一に押し出され、ミキシングカニューレを通って一様に混合されます。 混合されて出てきた樹脂は、試料に直接塗布することが可能です。 小さな空洞や穴に適用する場合、微細作業用のカニューレをご利用いただけます。



特徴と用途: アクセスし難いツールや機械部品の摩耗状態を、測定・保存することが出来ます。 高価な装置を購入する必要がありません。
■高精度な転写性能:(<0.1μm)−エッチング部などの表面転写に最適(Max 500:1)
■表面処理をした表面を3次元で正確に再現
■適度に変形するので、複雑は形状の試料を正確に再現する事が可能
■自動混合システムにより作業ミスが無い
■有害物質を含まないので、輸送や作業を安全に行える-幅広い用途への利用が可能
■硬化時の発熱が無いため、試料への熱の影響が無い
■広範囲の用途・試験に有効
66009333  プロビールノボ ライトCD2  2×50ml、混合カニューレ12本  \16,000.-
66009334  プロビールノボ 混合チューブ 48本  \13,000.-
66009335  微細作業用チューブアタッチメント  96本  \13,000.-
66009337  プロビールノボ ライト用混合ガン 1個  \19,000.-

光硬化による表面転写 Technovit 2220
表面分析を目的とした非破壊の構造転写樹脂で、品質保証や材料検査業務を目的とした光硬化システムです。
構造観察用:
■折れ曲がらない。
■微細構造の詳細を描写できる(1000倍)
■周囲温度に影響しない一定の硬化時間と、安定した転写性能。 (0〜50℃)
■電子顕微鏡観察で、スパッターや蒸着コーティングの必要が無い。



1.研削、研磨、エッチング樹脂の塗布、フォイルで樹脂を薄く伸ばすと共に保護し、光硬化させる。
2.注意して硬化樹脂を剥がす。
3.スライドガラスに試料を固定するため、少量のTechnovit2220をスライドガラスに塗布する。 転写樹脂をスライドガラスに載せる。(転写部を上に)。 もう一枚のスライドガラスを被せて裏返しにする。 裏側をブルーライトで硬化する。
66020780  テクノビット 2220 ブルー 1×15g  \22,000.-
66043553  テクノビット ブルーLED(ペンライト型)  1式  \57,000.-

Bioden R.F.A. レプリカフィルム
Bioden R.F.A.レプリカフィルムは本来電子顕微鏡観察用のレプリカ材料ですが、光学顕微鏡観察用の試料面の模写材料としてもすぐれております。 厚みが0.035mmのものと、試料面が凹凸の激しい場合、或いはレプリカの収縮を嫌う場合の厚み0.127mmの2種類を用意しております。 下記の説明はTEM(透過電子顕微鏡)の試料を作製する場合の使用方法ですが、他の使用目的の場合は従来通りの方法で、併せて、使用可能な溶媒等で対処していただきたく存じます。
These materials are soluble in acetone. For sample preparation, cut out a piece of the replica material of a size suitable to cover the area to be replicated. Place a drop or two of acetne on the specimen surface and apply the replica film immediately. Allow surface tension forces to pull the film down against the the specimen; no pressure is required, The film should be left to dry for about 10 minutes; it will the separate very easily from any reasonably flat surface.
The replica can be stretched between two pieces of cellulose tape, structure side outwards, wrapped around a microscope slide and placed in a vacuum coating unit for shadowing and crbon evaporation. (Depending on the type used, there may be outgassing in the vacuum chamber from the adhesives on the tape.)
The area of interest should be cut from the film, and laid cabon side up, onto microscope grids on a wire mesh standing in a dish of acetone, with the acetone just touching the bottom of the mesh.
After one hour, remove the grids from the mesh and wash individually in acetone before drying. After drying, the grids with the replica are ready for examination in the TEM.
#17-1142 Bioden RFAレプリカフィルム 100×150×0.035mm  10枚  ¥6,500.-
#17-1143 Bioden RFAレプリカフィルム 100×100×0.127mm 12枚  ¥6,500.-


1液性-光硬化型埋め込み樹脂 Technovit 2000LC

微細で熱に弱い試料の埋め込みにTechnovit2000LC-Systemは、光硬化樹脂、表層保護樹脂、試料固定用ペースト、テクノトレイ光硬化装置、埋め込み用モールドから構成される光硬化システムです。 熱の発生が少ないため、熱に弱い微細な素材や微細部品の試験などに最適です。

Technovit 2000LC-リキッド(1液性-光硬化型埋込樹脂

本リキッドは、ブルーライト照射に低温で硬化させることが出来る、透明度の高い樹脂です。 半透明なPE製埋め込み用モールドに充填された樹脂は、テクノトレイ光照射装置の中で、90℃以下の温度で硬化します(硬化時間:約20分)。 また、複数の薄い層に分割して硬化させたり、特殊な時間設定で光を照射したりすることで、反応温度を約50℃まで低減することが出来ます。 硬化後、樹脂の温度が室温程度まで下がると、切削や研磨に最適な硬さになります。



性能と用途

■ ブルーライト下で硬化(有害なUVライト照射は不要)

■ 樹脂を混合する必要が無く、簡単に使用することが出来る。

■ ブルーライトを照射しなければ硬化が開始しないため、使用できる時間が長い。

■ 硬化温度が低い(約90℃)。 適切な光照射条件により、50℃以下での硬化も可能。

■ 気泡が無く透明度が高い。

■ アルコール耐性、耐酸性がある。

■ 電子顕微鏡観察に適する。

■ 無臭。

暗所に光を届ける添加剤 Technovit 2000 - インサイドキュア

ポーラスやチューブ構造を持つ試料など、光の届き難い場所でも確実に硬化させるための特殊な添加剤です。 Technovit2000LCに混ぜて利用することで、直接光が届かない場所でも、完全に硬化させることが出来ます。

使用方法: 一瓶のインサイドキュアを全てTechnovit2000LCの瓶に入れ、振って混ぜるだけです。 2000LC自体の性質に変化はありません。

特徴と用途

■ あらゆる種類の試料に利用可能

■ ポーラス構造にもしっかりと浸透。 (低粘度でブルーライトを照射するまで任意の時間浸透させることが出来るため、高い浸透性が得られる。)

■ Technovit2000LCの性質はそのまま

■ 混合ミスがない

分散材の形成を防止 Technovit 2000LC - 保護用バーニッシュ

本液を加えることで、試料の底面に分散層(dispersing layer)が形成されると事を防ぎ、透明度の高い、硬く乾燥した表面に仕上げることが出来ます。 光照射による硬化工程の途中で本液を数ml加えて下さい。 その後完全硬化することで、理想的な仕上がりが得られます。

試料の固定に Technovit 2000LC - 固定用ペースト

Technovit 2000LC 試料固定用ペーストは、光硬化前に試料をモールドに固定するためのペーストです。 このペーストは粘土のように手でこねる事が出来、光照射により一旦硬化すると、切削や研磨に適した機械特性が得られます。 硬度が高く、試料のエッジ形状を良好に保つことが可能です。

光照射装置 Technotray Power

Technotray Powerは、光硬化樹脂Technovit 2000LC用に開発された青色光照射装置です。 高品質のアルミ製反射板が内部に配置され、チャンバー内部の寸法はW170×D160×H120mmの大容量です。 この結果チャンパー内の光照射が均一になり。9個の埋め込みモールド(φ30mm)を同時に硬化させることが可能です。 試料チャンバー内部は、あらゆる方向から同じ強度の光が当たるようにデザインされており、全ての試料を均一かつ最適に硬化させることが可能です。 またモールドサイズに応じて、下記の数の試料を同時に硬化させることが可能です。

φ50mm = 4 moulds  φ40mm = 5 moulds φ30mm = 9 moulds  φ25mm = 9 moulds
光出力: 搭載されているブルーライトランプは。30mmまでの厚さの透明なTechnovit樹脂を安定的に硬化させます。 9Wのブルーライトランプを最大6本搭載でき、急速かつ均一な硬化が可能です。
硬化温度: φ40mmモールド(試料を入れずにモールドを全て樹脂で満たした場合): 最大120℃ φ40mmモールド(2mm厚の樹脂を硬化させた場合): 照射時間5分で70℃〜90℃
■ 9個の試料を同時に収容し、全ての試料に均一に光を照射。 内部容積: W170×D160×H120mm
■ 強力な光出力(9Wの蛍光灯を6本搭載可能)
■ 高品質アルミ反射板
■ オートマチックタイマー搭載。 5分、10分、連続動作の3つの設定が可能
■ 引き出しを閉めると自動的にスタート
■ 付属品: 蛍光灯6本、電源ケーブル、説明書
 注文番号 名称  量  価格
#05-1001  光硬化性樹脂テクノビット2000LC  1,000ml  \35,000.-
66053974  テクノビット2000インサイドキュア  1×40ml  要見積り
64712762  テクノビット 2000LCバーニッシュ  1×40ml  要見積り
66005103  テクノビット 2000固定用ペースト  1×4g  要見積り
#05-1002  光照射装置 テクノトレイパワー 100V  1式  ¥290,000.-

● 埋込樹脂用モールド


#05-1003 埋め込樹脂用モールド Φ25mm 3個入 \7,000.-
#05-1004 埋め込樹脂用モールド Φ30mm 3個入 \7,000.-
#05-1005 埋め込樹脂用モールド Φ40mm 3個入 \8.000.-
#05-1006 埋め込樹脂用モールド Φ50mm 3個入 \10,000.-
